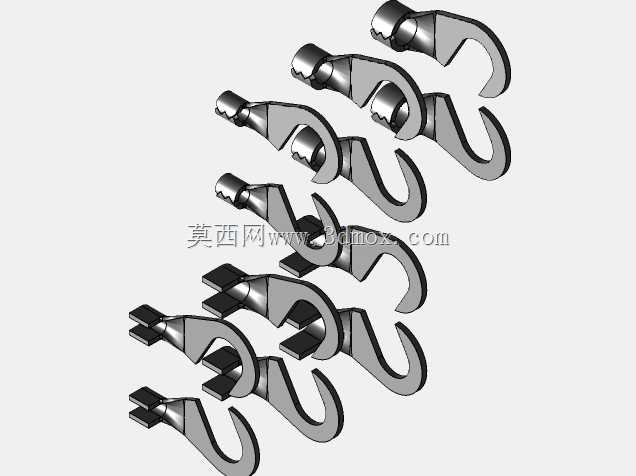

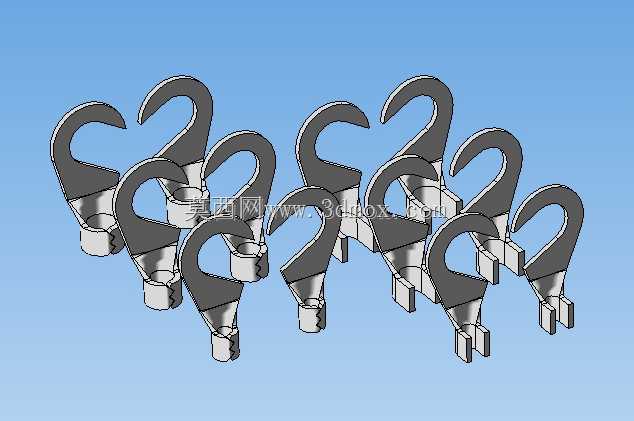

多规格钩形电缆接线端子结构设计

　　在低压配电、设备电控布线、成套柜内接线的现场作业场景里，电缆端部的连接可靠性直接决定整条线路的载流稳定性与抗故障能力，钩形接线结构的出现，正是为了解决传统环形端子在狭小布线空间内拆装不便、螺栓紧固时线缆随转、临时改线效率低的痛点。这类钩形接线片的核心功能，是实现多股铜芯电缆端部与接线排、设备端子柱之间的可拆卸刚性导电连接，相比直插式接线结构，它的接触面积更大，钩形的开口设计允许作业人员在不完全卸下紧固螺栓的前提下，完成线缆的挂接与拆除，在设备检修、线路改接、批量布线作业中能大幅压缩操作时长，尤其适合柜内布线密度高、操作空间局促的场景，比如机床电控柜内部的动力线分接、小型成套配电箱的出线端连接、户外临时配电装置的线缆快速接驳等工况。

　　从结构设计逻辑来看，这套不同规格的钩形接线片，首先遵循了等载流截面匹配的设计原则，不同尺寸的钩体对应不同线径的电缆压接需求，从细规格的控制线缆到粗规格的动力线缆，都能找到匹配的压接筒尺寸。压接筒部分采用直筒带内防滑齿的结构，压接后能与剥除绝缘层的多股铜芯形成多点咬合，避免线缆受拉时从筒内脱出，压接筒的壁厚根据对应载流量做梯度设计，既保证压接时筒壁不会被压裂，也不会因为壁厚过大导致压接不实、接触电阻超差。钩体部分的开口尺寸与常用接线螺栓的直径做了适配，开口处做了小角度的导向倒角，挂接时能顺着螺栓柱滑入到位，不需要反复对位调整；钩体的圆弧接触面做了平面度处理，与接线排、垫片贴合时不会出现点接触的情况，能有效降低长期通电后的接触发热风险。

　　考虑到实际安装时的边界限制，不同规格的接线片在尺寸设计上做了明确的梯度区分：小规格接线片的压接筒长度更短，钩体弯折半径更小，适合在柜内走线槽旁、端子排间隙等狭小位置使用，安装后不会与相邻的接线端子形成干涉；大规格的接线片压接筒更长，能容纳更多股的铜芯线缆，钩体的厚度也随载流量提升做了加厚处理，避免大电流通过时钩体部分过热变形。所有规格的接线片在压接筒与钩体的过渡位置都做了圆弧过渡，没有尖锐的直角应力集中区，一方面能避免安装时划伤作业人员的手部、刮破相邻线缆的绝缘层，另一方面也能减少压接、弯折过程中过渡位置出现裂纹的概率，提升零件的抗疲劳性能。

　　在实际选型使用时，需要先确认待连接电缆的线径与载流量，匹配对应规格的接线片，压接前要将电缆端部的氧化层打磨干净，压接后要确认钩体挂接到位，再将螺栓紧固至规定扭矩，避免长期运行中出现松动打火的情况。这类钩形接线片相比传统的O型端子，在需要频繁拆装的检修场景下优势明显，不需要将整个接线螺栓完全拧下，只需松开至能让钩体脱出的间隙即可完成拆线操作，能有效减少螺栓、垫片掉落至柜内引发短路故障的风险；同时钩体的闭合角度经过设计，挂接后即使螺栓未完全紧固，在轻微的线缆拉扯下也不会轻易从螺栓上脱出，给作业过程留出了足够的安全调整余量。针对户外使用的场景，这类接线片在表面处理上通常会做镀锡处理，既能提升铜基体的抗氧化能力，也能降低接触电阻，在潮湿、有轻微腐蚀的环境下也能保持稳定的导电性能。
