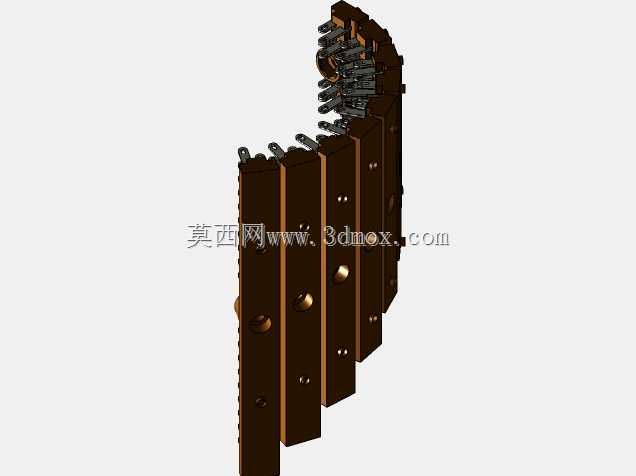

工业设备表面安装用连接固定板材

　　在工业自动化生产线、非标设备机架搭建、电气柜组件装配、输送线侧边辅件固定等场景中，这类表面安装连接板是出现频率极高的结构连接件，很多刚入行的结构工程师容易忽略这类小件的设计合理性，往往到现场装配阶段才发现安装孔位错位、板面承重不足、与安装基面贴合度差等问题，反而拖慢整体项目进度。做这类连接板的三维设计时，首先要明确它的核心作用是实现两个待装部件的刚性过渡连接，同时要保证安装后整体结构的平面度，避免因为连接板的形变导致上部安装的传感器、导轨、小型执行元件出现位置偏移。从安装边界来看，这类板件的基面安装孔位需要严格匹配待安装设备表面的预留螺纹孔位置，孔位公差一般控制在±0.1mm范围内，避免出现螺栓无法穿入的情况，

　　板件的厚度选择要结合实际承重计算，常规用于小型辅件安装的板厚多在3-6mm之间，如果是承载较重的阀组、小型电机类部件，厚度需要提升至8-12mm，同时要在板件背面增加加强筋结构降低形变概率。设计思路上，首先要确认安装基面的表面粗糙度，如果基面是喷漆处理的钣金面，板件与基面接触的一侧不需要做额外的精加工，但如果是安装精密检测元件的场景，连接板的安装贴合面需要做铣平处理，平面度公差控制在0.05mm以内，保证元件安装后的基准精度。板件的外形轮廓要避开周边的走线槽、管线接头、活动部件的运动行程，很多新手设计时只看安装孔位匹配，忽略了板件边缘会和旁边的拖链、气缸活塞杆产生运动干涉，现场安装后才发现需要临时切割板件，破坏了整体的防腐涂层。

　　从实际用途来看，这类连接板可以适配多种场景：在输送线侧边可以用来安装光电传感器的安装支架，在设备机架上可以用来固定小型接线盒、气路分流块，在防护围栏上可以用来安装安全门的开关支架，不需要在原有设备表面额外焊接或者打孔，避免破坏原有设备的结构强度和防腐层。板件上的安装孔分为两类，一类是与基面固定的沉头孔，沉头深度要匹配所选螺栓的头部高度，保证螺栓安装后头部不高出板件表面，避免影响上部元件的安装贴合；另一类是上部元件的安装孔，这类孔位可以根据常用元件的安装尺寸做成长条调节孔，方便安装时调整元件的前后左右位置，降低孔位加工的精度要求，也给后期的设备调试留出调整余量。材质选择上，常规场景用Q235钢板做表面喷塑处理即可，成本低强度足够，

　　如果是在潮湿、有腐蚀的工况下使用，可以选择304不锈钢材质，不需要额外做表面处理，后期维护成本更低。在三维建模过程中，要注意把板件的锐边做倒钝处理，避免安装时划伤操作人员，同时如果板件厚度超过5mm，所有的安装孔都要做倒角处理，方便螺栓穿入，也去除钻孔产生的毛刺。很多人做这类小件建模时比较随意，不标注形位公差，也不做安装干涉检查，实际上这类基础连接件的设计合理性，直接影响整个设备的装配效率和后期运行稳定性，比如如果板件的安装孔没有做同轴度校验，现场安装时螺栓强行锁紧会产生内应力，设备运行一段时间后因为振动导致板件变形，上部安装的元件位置偏移，就会触发设备误报警，增加运维的工作量。另外在设计时还要考虑安装的操作空间，板件上的固定螺栓位置要预留出扳手或者电动螺丝刀的操作空间，不要把孔位设计在靠近立板的角落，导致工具无法伸入，只能临时改用侧固式固定，影响连接强度。
