外螺纹M8x0.5连接器1型2型端盖结构

　　在工业气动、低压流体输送以及小型电气接线回路的现场布设中，这类带外螺纹的连接器端盖是十分常见的配套封堵零件，主要用于闲置接口的密封防护，避免管路内部进入粉尘、水汽造成介质污染或者触点氧化，也能防止内部压力介质从空置接口泄漏造成系统压力损失。不同于常规的内螺纹堵头，这款端盖采用M8x0.5的细牙外螺纹结构，适配对应内螺纹规格的连接器基座，细牙螺纹的螺距更小，螺纹配合的导程更短，拧紧后的自锁性能更好，在存在小幅振动的设备工况下也不容易出现松脱，同时细牙螺纹的配合间隙更小，配合端面的密封结构能实现更好的低压密封效果，不需要额外缠绕生料带或者加装密封垫片就能满足常规工况的防护要求。

　　从结构设计来看，端盖主体分为螺纹连接段、密封贴合台以及外部操作段三个部分，螺纹段的长度经过匹配计算，完全拧入基座后不会触及连接器内部的接线端子或者流道结构，避免安装时顶伤内部构件；密封贴合台做了平整的端面加工，和连接器基座的端口平面贴合后能形成完整的密封面，阻断外部杂质的侵入路径；外部操作段设计了带防滑纹理的圆柱结构，既可以用手直接拧紧实现日常的临时封堵，也可以用扳手夹持对应位置施加更大的拧紧力矩，满足有压力要求的管路封堵需求。端盖的整体外形做了圆角过渡处理，没有尖锐的棱角，在设备检修操作时不会划伤操作人员的手部，也避免和周边的管线、构件发生剐蹭造成管线破损。

　　安装边界方面，这款端盖的最大外径控制在12mm以内，拧紧后突出基座表面的高度不超过8mm，在空间紧凑的阀岛、接线排密集安装场景下，不会和相邻的接头、管线产生安装干涉，不需要额外预留过大的操作空间，适配高密度布设的集成化设备安装需求。螺纹部分的公差按照普通米制细牙螺纹的中等精度等级加工，和市面上同规格的标准连接器内螺纹具备完全的互换性，不需要针对特定厂商的连接器做单独的适配修改，现场维护时可以直接替换同规格的损坏端盖，降低备件储备的品类压力。

　　在实际应用场景中，这类端盖广泛覆盖轻工自动化设备的气路接口封堵、小型通讯设备的接线端口防护、低压液压回路的备用接口密封等场景，比如自动化生产线上的电磁阀组，在初始安装时会预留部分备用气路接口，就需要用这类端盖做封堵，后续产线调整需要扩展气路时，直接拧下端盖就能接入对应的气管接头，操作十分便捷；在户外布设的小型通讯接线盒上，这类端盖也能对闲置的线缆引入接口做密封，避免雨水渗入造成接线短路。设计时针对不同工况的使用需求，端盖可以选用不同的加工材质，常规工况下采用增强尼龙材质就能满足防护要求，重量轻且成本低廉，在有轻度腐蚀或者温度稍高的工况下，可以选用黄铜或者不锈钢材质加工，提升零件的环境耐受能力，不管选用哪种材质，其核心的连接尺寸、安装边界都保持一致，不需要修改适配的连接器基座结构，具备很好的通用性。

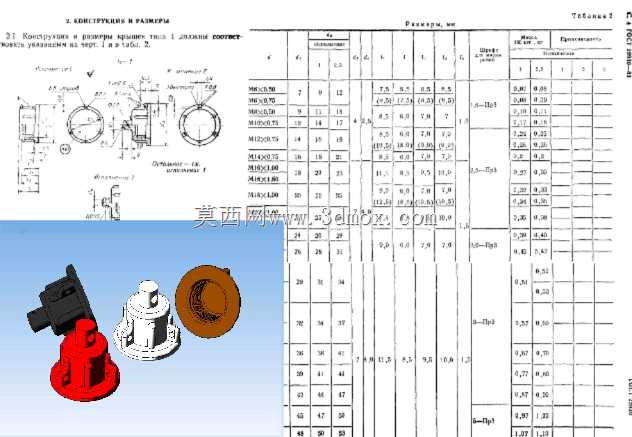

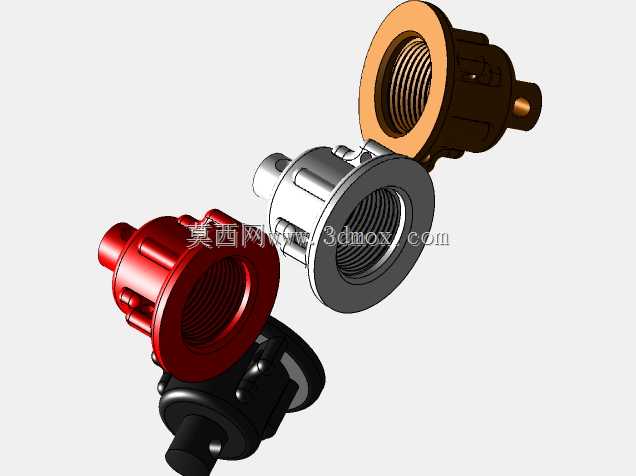

　　从建模逻辑来看，构建这个零件的三维模型时，首先以螺纹轴线为基准建立中心旋转特征，做出端盖的主体轮廓，再通过螺旋扫描命令切除出M8x0.5的细牙外螺纹结构，之后在外部操作段添加防滑的滚花或者切边结构，最后对所有锐边做倒圆角处理，模型的尺寸标注完全遵循GOST 25930-83标准的相关要求，和标准件的实际尺寸完全一致，在做设备整体装配模拟时，可以直接调用这个模型完成虚拟装配，验证安装空间是否充足，检查和周边零件是否存在干涉，提前发现布设时的空间冲突问题，减少现场安装时的调整工作量。
