带DIN导轨安装位的开关接线盒结构

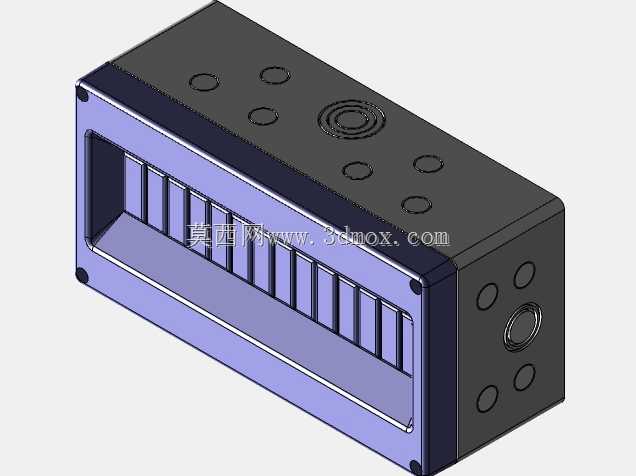

　　这款接线盒的设计核心围绕低压电气柜内的开关类元件集成安装需求展开，日常应用场景覆盖工厂自动化控制柜、楼宇配电回路、小型设备内置电气分线单元等场景，主要用来承载微型断路器、端子排、小型继电器这类标准DIN导轨安装元件，同时实现进出线的规整防护，避免布线裸露带来的误触、积尘、短接风险。从结构设计逻辑来看，壳体采用分体式拼接结构，主体腔体预留了标准35mmDIN导轨的安装卡槽位，导轨安装面做了加强筋处理，避免多元件安装后长期受力出现壳体形变，腔体内部的净深度经过核算，刚好容纳常规宽度的微型断路器及配套接线端子，不会出现元件安装后盖体无法闭合的问题，也不会因冗余空间过大导致整体体积浪费安装空间。进出线孔的排布做了分区设计，

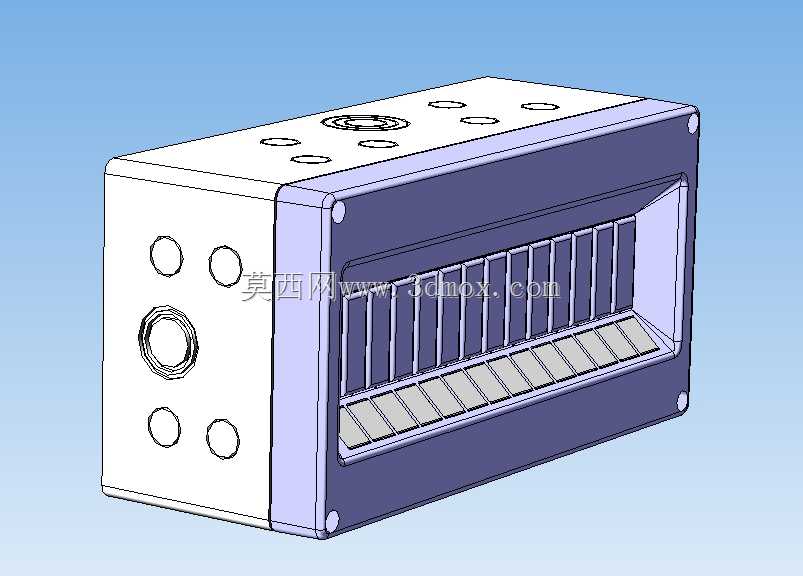

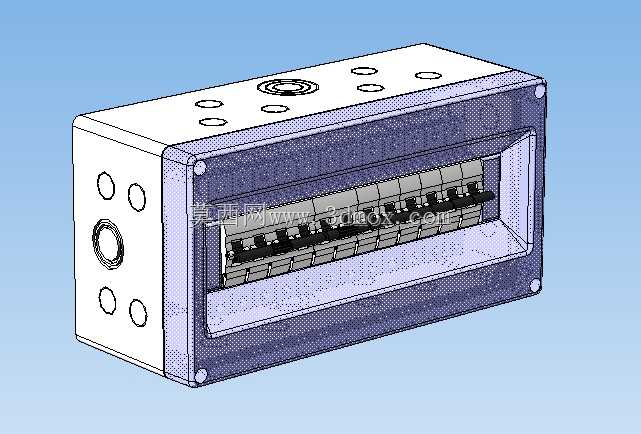

　　侧面的大孔径过孔预留了防水接头的安装螺纹位，用来引入主回路进线，顶面的多个小孔径过孔对应分回路出线，每个过孔的位置都和内部端子排的接线位一一对应，减少布线时的线缆弯折角度，降低接线作业的难度。正面的开窗区域做了阶梯式卡槽，用来安装透明防护盖板，既可以直观观察内部开关的分合状态，又能避免外部异物触碰操作手柄引发误动作，盖板和壳体的配合间隙控制在0.5mm以内，配合边缘的密封槽可以达到基础的防尘防护等级，适配车间内多尘的常规安装环境。安装边界方面，壳体的四个角做了内嵌式安装固定孔，固定孔位的沉台深度刚好容纳十字盘头螺丝的头部，不会出现螺丝突出壳体表面影响相邻元件安装的问题，整体外形的长宽高比例适配标准电气柜的安装梁间距，

　　既可以通过背部的挂扣直接卡装在柜内的横向DIN导轨上，也可以通过四角的固定孔直接螺丝固定在安装板上，两种安装方式兼容不同的柜内布局需求。设计过程中针对壁厚做了反复校核，主体壳体壁厚取1.8mm，既保证了壳体的结构强度，在受到常规外力碰撞时不会出现开裂，也不会因壁厚过大导致成型时出现缩痕、翘曲等工艺问题，导轨安装位的卡扣做了圆角过渡处理，安装时不需要额外工具就可以把导轨卡入卡槽，拆卸时用一字螺丝刀撬动卡扣即可快速取下壳体，方便后期柜内元件的维护更换。内部的导轨固定位预留了2mm的调节间隙，可以根据实际安装元件的总宽度微调导轨的固定位置，适配不同回路数的开关安装需求，不需要额外更换不同规格的接线盒，提升了产品的通用适配性。壳体边缘的拼接位做了止口结构，上下盖装配时可以自动定位，不需要反复对齐螺丝孔，装配效率提升明显，止口的配合面做了磨砂处理，避免装配时出现刮手的毛边问题。
