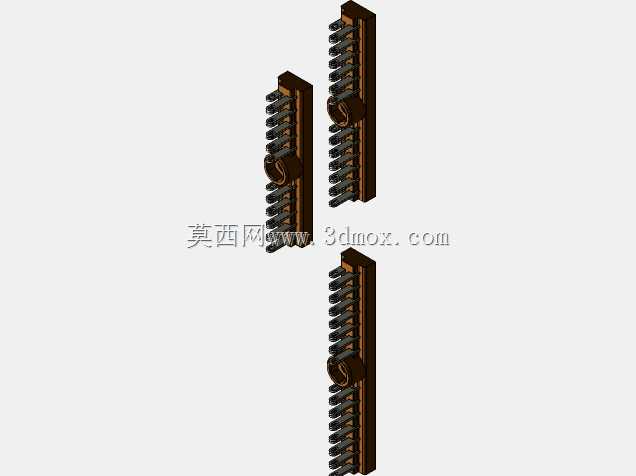

工业设备用表面安装式连接固定板材

　　在工业装配场景中，这类表面安装连接板是跨工位构件衔接的核心基础件，常见于生产线机架拼接、外置功能模块挂载、气动液压管路辅件固定、电气元件安装座拓展等场景，区别于埋入式、焊接式的连接结构，表面安装的形式不需要对基体做破坏性开孔或热熔处理，能在不破坏原有设备基体强度的前提下，拓展出额外的安装点位，适配后期产线迭代、功能模块加装的改造需求。从实际使用场景来看，这类板材常被用在自动化产线的铝型材机架侧表面，用来固定光电传感器安装支架、气动电磁阀组、走线槽固定座、小型拖拽链端部，也会用在大型设备的外壳钣金表面，作为检修门阻尼器、外置操作按钮盒、警示灯安装杆的连接载体，部分重载场景下，加厚款的表面安装连接板还会作为输送线侧边护栏、

　　工件导向挡条的承重连接结构，承受持续的工件剐蹭、设备运行带来的振动载荷。设计这类连接板的时候，首先要明确安装边界：板材的贴合面需要做平面度管控，整体平面度公差控制在0.1mm以内，避免安装后出现贴合缝隙导致固定件受力偏载，长期振动下出现螺栓松脱的问题。安装孔位的排布采用对称式设计，中心区域预留的对接孔位根据挂载构件的安装基准做匹配，周边的固定孔采用沉头设计，安装后螺栓头不会突出板材表面，避免剐蹭过往工件或者布线的线缆。板材的边缘做R2圆角倒钝处理，去除冲压或者铣削产生的毛刺，避免装配过程中划伤操作人员，也防止尖锐边角割破线缆绝缘层。从结构强度设计角度，根据挂载载荷的不同，板材厚度会做对应匹配，轻载挂载场景（比如固定传感器、

　　走线架）采用2mm厚度的冷轧钢板做表面喷塑处理，中载场景（固定电磁阀组、小型导向件）采用4mm厚度的Q235钢板做镀锌防锈处理，重载场景（固定护栏、承重支架）则采用6-8mm厚度的钢板，在孔位周边做压筋强化处理，提升板材的抗弯折能力，避免长期受力后出现板材变形导致挂载部件偏移基准。实际选型过程中，首先要确认基体安装面的可用空间，板材的整体外轮廓不能超出基体表面的可安装区域，避免和周边的运动部件、管线产生干涉；其次要核对安装孔的孔距参数，确保和基体上预设的安装点位完全对齐，不需要额外扩孔调整；还要确认对接面的孔位尺寸和挂载构件的安装基准匹配，保证挂载后构件的位置精度满足使用要求，比如安装传感器的时候，

　　连接板的位置偏差会直接导致传感器检测距离偏移，出现误检测的问题，所以孔位的位置公差一般控制在±0.05mm以内。这类连接板的设计没有复杂的曲面结构，核心的设计难点在于适配不同场景的安装兼容性，很多现场改造场景没有预留标准安装位，这就要求连接板的孔位设计预留一定的调节余量，部分孔位设计成长条孔形式，允许安装时做±2mm的位置微调，抵消基体加工、安装过程中产生的累积误差，降低现场装配的难度。和普通的平板垫片不同，表面安装连接板需要同时承担两个功能：一是作为基体和挂载部件之间的载荷传递结构，把挂载部件的重量、运行振动产生的载荷均匀分散到基体表面，避免局部应力集中导致基体钣金变形；二是作为安装基准面，为挂载部件提供稳定的定位基准，保证设备长期运行过程中挂载部件的位置不会出现偏移，减少日常维护的校准工作量。在表面处理工艺上，普通室内使用场景采用静电喷塑处理，涂层厚度60-80μm，具备基础的防锈、防剐蹭能力；在有切削液、腐蚀性气体的车间场景，则采用镀锌镍合金的表面处理方式，盐雾测试时长达到72小时以上，避免长期使用后板材生锈导致螺栓锈死，后期维护无法拆卸。实际装配的时候，需要先清理基体安装表面的焊渣、油污、凸起杂质，保证连接板和基体完全贴合，再按照对角顺序逐步拧紧固定螺栓，避免单侧受力导致板材翘起，螺栓的拧紧扭矩根据板材厚度、螺栓规格做对应管控，防止扭矩过大导致板材变形或者螺纹滑牙。
