三菱HG-JR801交流伺服电机三维结构

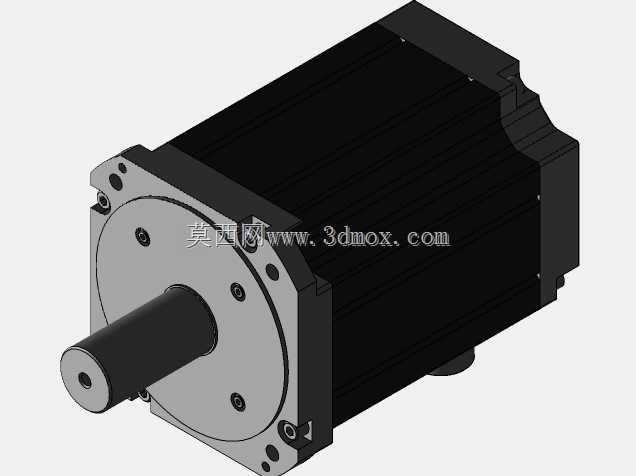

　　在自动化产线的传动选型环节，伺服电机的三维结构还原度直接影响后续整机装配的干涉校验效率，这款HG-JR801系列交流伺服电机的建模，完全围绕实际工业安装场景的边界条件搭建，没有做多余的外观简化，能直接导入设备总装文件完成布局验证。从实际应用场景来看，这类中大功率交流伺服电机主要覆盖数控机床进给轴、大型包装机械主传动、自动化仓储堆垛机行走驱动、工业机器人关节重载驱动等工况，这些场景对电机的安装定位精度、输出轴同轴度、接线端口避让空间都有严格要求，建模过程中特意保留了所有安装配合面的公差参考特征，比如前端法兰的止口尺寸、输出轴的键槽宽度与深度、后端编码器侧的接线插座凸起高度，这些细节如果在建模阶段省略，后续做装配时很容易出现线缆弯折半径不足、法兰对接面错位、键连接配合失效等问题。

　　从功能特性对应的结构设计来看，这款电机的机身采用方形散热筋结构，区别于小功率伺服的圆形外壳，方形壳体的四个平面可以直接贴合设备安装板做侧面固定，也能通过前端法兰做端面安装，两种安装方式的螺纹孔位置都在模型里做了精确还原，散热筋的凸起高度和间距也和实物一致，方便设计人员在做热仿真分析时直接提取散热面积参数，不用二次修正模型。电机侧方的动力接线座和编码器接线座采用倾斜式布局，这种设计不是为了外观美观，而是考虑到设备密集布线时，垂直于机身的插座会导致线缆弯折后超出电机外径轮廓，容易和周边的导轨、拖链产生摩擦，倾斜布置的插座能让线缆出线方向顺着机身轴向延伸，大幅减少布线所需的侧向空间，建模时特意保留了插座的卡扣结构和接线端子的排布特征，方便设计人员配套选型对应的航空插头时直接做配合校验。

　　在安装边界的尺寸还原上，模型严格按照实物的安装尺寸链搭建：输出轴的轴伸长度、轴径公差带对应的建模尺寸、法兰安装孔的孔距与沉头深度、机身总长度包含后端编码器罩的尺寸、以及底部安装脚的螺纹孔规格与位置，都做了1:1的还原，甚至连电机外壳上的接地螺钉位置、铭牌安装的凹槽区域都没有省略，这些细节在做设备安全规范校验时非常关键，比如接地螺钉的位置如果和设备机架的接地排位置冲突，现场安装时就需要额外做接地跨接片，提前在三维模型里确认位置就能避免这类现场整改问题。

　　从设计思路的角度来说，这类工业部件的三维建模不需要做艺术化的渲染处理，核心是保证所有配合特征的准确性，比如电机后端的编码器罩不是规则的圆柱形，而是带有两个固定卡扣的异形结构，建模时没有做简化成圆柱的偷懒处理，因为这个位置如果尺寸偏差，安装电机后端的防尘罩或者散热风扇时就会出现干涉；还有输出轴端的密封槽结构，模型里也保留了槽宽和槽深的精确尺寸，方便设计人员选型配套的油封时直接核对参数，不用再反复查阅样本手册。

　　在不同工况的适配性上，这款电机的结构设计预留了足够的附件安装空间，比如输出轴端可以加装外置制动器、减速箱连接法兰，后端可以加装外置冷却风扇、绝对值编码器电池盒，模型里所有连接端面的螺纹孔位置都做了还原，设计人员在做不同配置的电机选型时，只需要在这个基础模型上加装对应的附件模型，就能快速完成不同配置下的整机尺寸校验，不用每次都重新搭建电机基础模型。很多初入行的建模人员做电机模型时，往往只做一个大致的外形轮廓，忽略了安装配合的细节特征，导致后续装配时出现各种干涉问题，这款模型的搭建完全从工程实际应用出发，所有特征都服务于装配校验、选型匹配、布局设计的实际需求，没有多余的装饰性特征，能直接用于各类自动化设备的总装设计环节，减少设计人员重复建模的工作量，也能避免因为模型尺寸偏差导致的加工、安装失误。
