三菱HG-JR153交流伺服电机结构设计

　　在自动化生产线、数控机床、工业机器人关节驱动这类对位置精度、转速响应有严苛要求的场景里，交流伺服电机是核心执行端的动力来源，这款HG-JR153型号的伺服结构，在中惯量、大扭矩输出的应用场景里适配性极强，很多做半导体搬运设备、包装线分度机构、机床进给轴设计的工程师，在选型阶段都会优先参考这类成熟结构的三维数模来做安装位的匹配校核。

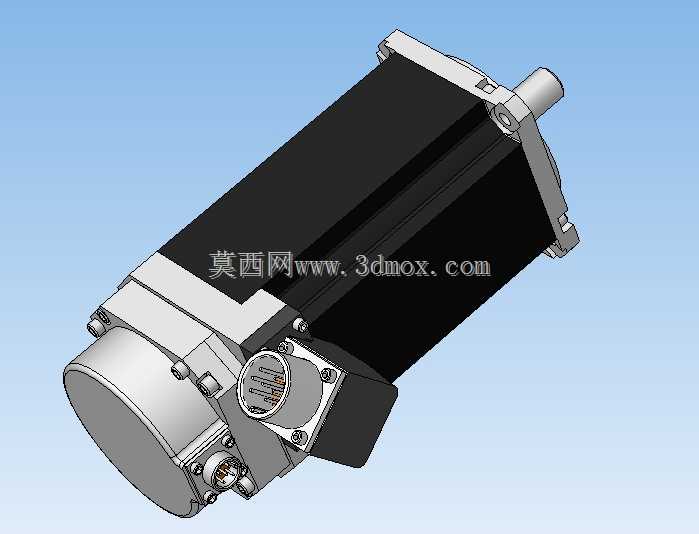

　　从实际功能特性来看，这款伺服电机采用交流永磁同步的结构原理，定子绕组做了集中式绕线优化，转子内置高牌号永磁体，能在额定转速区间内保持恒定扭矩输出，低速运行时不会出现步进电机常见的爬行抖动问题，位置环响应带宽足够支撑毫秒级的指令跟随，后端集成的高分辨率编码器可以实时反馈转子位置，配合驱动器完成全闭环控制，哪怕是频繁正反转、快速启停的工况，也能保证定位误差控制在微米级范围内。机身侧面的连接器模块做了分仓设计，动力线、编码器线的接口独立布置，避免强电信号对弱电反馈的电磁干扰，接线端的防水密封结构可以适配车间多粉尘、少量切削液飞溅的安装环境，不用额外做复杂的防护外罩就能满足IP65级的防护要求。

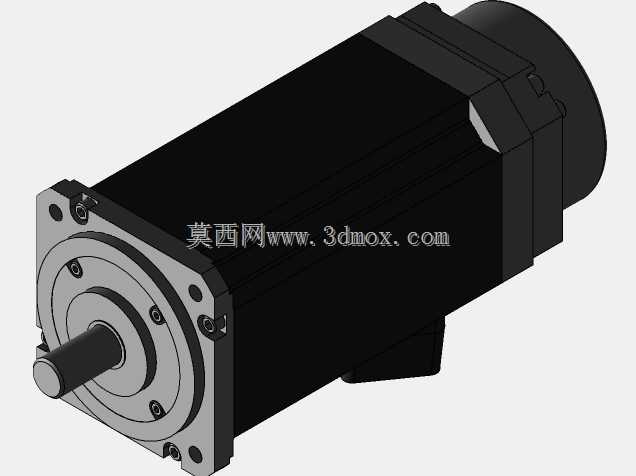

　　做结构设计的时候，这款电机的安装边界是选型阶段必须重点核对的部分，前端的法兰安装面采用标准的方形止口定位结构，止口的配合公差选的是H7/js6的过渡配合，安装螺丝孔的位置度公差控制在0.02mm以内，保证电机输出轴和负载端的联轴器可以做到无偏心装配，避免高速运行时产生额外的径向跳动。输出轴采用带键槽的圆柱轴结构，轴伸长度、键槽尺寸都匹配通用型的梅花联轴器、膜片联轴器的安装尺寸，不用额外做轴的二次加工就能直接对接负载。机身的外径尺寸、总长度在同功率等级的伺服里属于紧凑化设计，后端编码器的外凸尺寸做了压缩，在设备内部安装空间局促的场景下，能有效减少和周边走线、结构件的干涉风险，机身外壳的散热筋沿着轴向布置，自然对流条件下就能满足额定负载运行的散热需求，不用额外加装散热风扇，减少了易损件的维护成本。

　　从设计思路上看，这款电机的结构完全围绕工业场景的可靠性来做优化，前后端的轴承选用了深沟球轴承加角接触轴承的组合配置，前端承受径向负载的同时可以抵消部分轴向力，适合皮带轮、齿轮直连的传动场景，轴承室的公差配合经过反复校核，既不会因为配合过紧导致轴承温升过高，也不会因为配合过松出现跑圈的问题。绕组端部的绝缘处理采用VPI浸漆工艺，能承受高频PWM驱动信号带来的电压冲击，避免长期运行出现绕组击穿的问题。后端的编码器安装座和机身采用一体化加工结构，减少了装配环节的累积误差，哪怕设备运行过程中出现一定的振动，也不会出现编码器松动导致的位置反馈丢步问题。

　　在实际做设备布局的时候，用这个三维数模可以提前完成安装空间的干涉检查，核对电机和周边拖链、钣金护罩、传动部件的安全距离，尤其是在做多轴联动的设备设计时，能提前模拟电机运行过程中尾部连接器、线缆的摆动范围，避免后期装配时出现线缆拉扯、结构磕碰的问题。对于做伺服电机国产化替代的研发人员来说，这个数模的内部结构细节也能提供参考，比如磁钢的排布方式、定子槽型的尺寸比例、冷却风道的走向，都可以作为同功率等级产品设计的对标依据，减少前期方案验证的试错成本。很多刚接触传动选型的工程师，也可以通过拆解这个数模的装配层级，理解伺服电机从定子、转子、轴承、编码器到外壳的装配逻辑，掌握动力端部件的选型校核要点，比如转动惯量匹配、扭矩裕度计算、安装公差控制这些实际工程中必须考虑的细节，避免选型时只看功率参数忽略结构匹配的问题。
