带塑料热收缩外壳的铝型材管道固定夹具

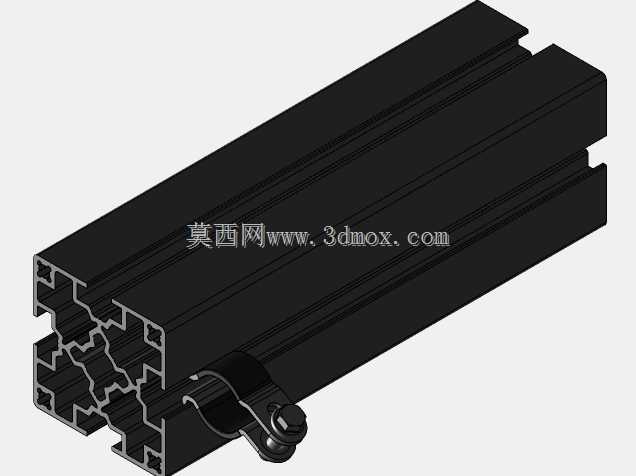

　　在工业铝型材框架搭建的流体输送、气动回路布设场景中，20mm管径的硬管、软管固定一直是容易被忽略但直接影响管路排布稳定性的细节，这款带塑料热收缩外壳的金属夹具，就是针对铝型材安装场景开发的专用管路固定元件。日常设备运维中不难发现，直接用金属卡子固定管路时，要么卡紧力过大导致管壁被压损出现泄漏隐患，要么金属与管材长期摩擦磨破管壁，尤其是气动系统的PU管、低压流体输送的PVC管，这类非金属管材的抗挤压、抗磨损能力弱，普通金属管夹的适配性很差。这款夹具的设计思路从接触防护和安装适配两个核心痛点切入，主体采用金属材质保证夹持刚度，外层的热收缩塑料外壳并非装饰件，而是在夹具与管材接触的所有内表面形成一层均匀的缓冲防护层，

　　热收缩工艺能让塑料层完全贴合金属夹的内轮廓，不会出现衬垫移位、脱落的问题，既避免金属锐边划伤管壁，也能通过塑料层的微小形变分散夹紧力，不会出现局部应力集中压瘪管材的情况。从安装边界来看，这款夹具的夹持内径严格匹配20mm外径的管材，适配市面上绝大多数标准20mm气动管、低压流体管、穿线护套管，夹具的安装底座完全适配工业铝型材的T型槽安装尺寸，不需要额外打孔，直接将配套的T型螺栓卡入铝型材槽内，调整好管路走向后拧紧螺母即可完成固定，安装效率比传统打孔固定的管夹提升60%以上，后期调整管路位置时也只需要松脱螺母滑动夹具即可，不会破坏铝型材的表面结构。实际使用场景中，这类夹具广泛应用在自动化生产线的气动回路布设、铝型材机架的冷却水管固定、

　　设备走线的护套管固定等场景，相比传统的尼龙扎带固定，它的夹持力更稳定，长期使用不会出现扎带老化松脱、管路下垂移位的问题；相比全包式的塑料管夹，金属主体的结构强度更高，在车间存在少量切削液飞溅、温度波动的工况下，不会出现塑料老化断裂的问题，外层热收缩塑料采用耐油、耐温的改性材质，能适应-20℃到80℃的工作环境，完全满足普通工业车间的使用要求。设计这款夹具的三维模型时，重点处理了几个容易出问题的细节：一是金属夹的开合角度控制在合理范围，既保证安装时能顺利卡入20mm管材，也能在拧紧后提供足够的抱紧力，不会出现管材滑脱的问题；二是热收缩层的厚度控制在1mm左右，既保证足够的缓冲防护能力，也不会因为塑料层过厚导致夹持内径变小，

　　无法适配标准20mm管材；三是安装孔的位置做了沉台设计，拧紧螺母时螺母不会突出夹具表面，避免和周边的管路、铝型材配件产生干涉。在铝型材框架的管路排布中，这类夹具的安装间距通常设置在500mm到800mm之间，针对垂直布设的管路可以适当缩小间距，水平布设的管路如果存在流体脉动的情况，也可以加密固定点，夹具本身的外形尺寸紧凑，安装后不会占用过多的铝型材表面空间，不会和铝型材上安装的其他配件比如铰链、把手、传感器支架产生位置冲突。很多结构设计人员在做铝型材设备的管路排布时，往往随便选通用管夹凑数，最后现场安装时要么出现管夹和铝型材槽不匹配，要么固定后管壁被磨破，这款针对性设计的夹具，就是从现场安装的实际痛点出发，把接触防护、安装适配、夹持稳定性这几个核心需求整合到一起，不需要额外加装缓冲垫、不需要现场改制安装孔，拿到就能直接用，能大幅减少现场安装的调整工作量，也能提升整个管路系统的长期运行可靠性。
