高扭矩变速器配套安全链联轴器结构

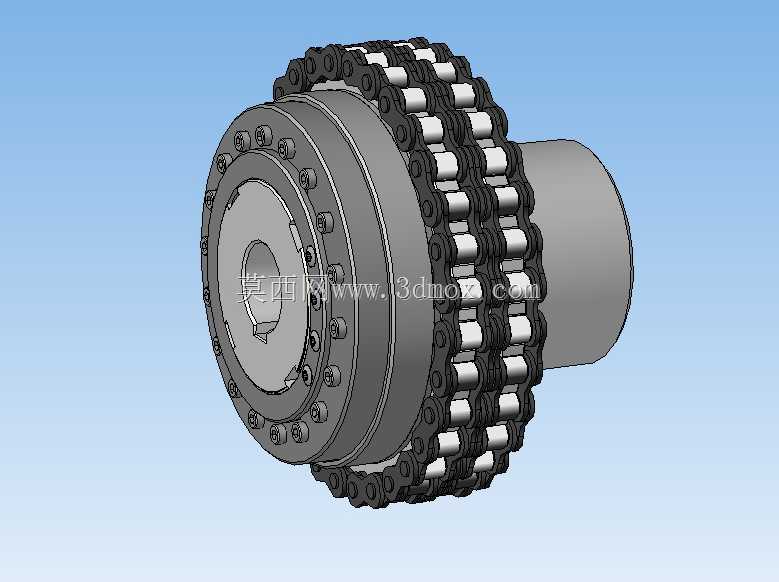

　　在重载传动系统的布局设计中，这类带高扭矩适配结构的安全链联轴器，常被布置在动力输出端与执行机构输入端的衔接位置，常见于矿山输送设备、重型冶金轧线、大型农机传动组这类存在冲击载荷、需要过载卸荷保护的工况场景里。区别于普通刚性联轴器无法缓冲过载冲击的缺陷，这类链结构的安全联轴器，在传递额定扭矩范围内的动力时，依靠多排重载链条与两端链轮齿的紧密啮合，实现无滑差的扭矩传递，能适配正反转频繁切换、启动扭矩峰值较高的传动需求，不会像弹性套柱销联轴器那样在长期交变载荷下出现弹性元件老化失效的问题。从结构设计逻辑来看，整个部件的同轴度基准建立在两端轴孔的配合面上，输入端的内孔设置有键槽结构，用于和变速器输出轴实现周向固定，

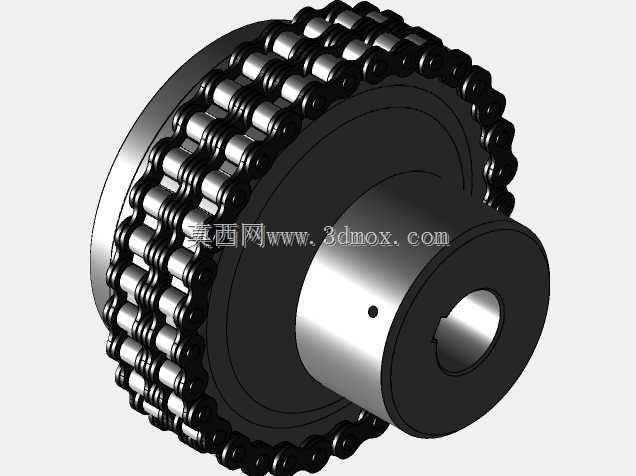

　　孔位的公差带选取兼顾了装配便利性与传动定心精度，避免长期运行出现轴孔偏磨导致的振动超标。外侧的多排滚子链采用并排叠装的布局，相比单排链结构，同等外径尺寸下能传递的扭矩提升数倍，链条的链节与链轮齿的啮合间隙经过设计校核，既保证传动过程中不会出现卡滞，又能控制啮合回程间隙在合理范围内，减少正反转切换时的冲击噪音。集成在联轴器本体上的过载卸荷结构，是这类部件区别于普通链条联轴器的核心设计，当传动系统出现卡滞、负载超过预设扭矩阈值时，内部的摩擦副会出现预设的滑转，切断扭矩传递路径，避免过载扭矩传导至变速器或者执行端，打坏齿轮、折断传动轴这类核心零部件，大幅降低重载设备的故障停机损失。从安装边界维度考量，这类联轴器的轴向尺寸紧凑，

　　径向最大轮廓为链条啮合后的外圆直径，设计选型时需要预留出径向的链条拆装空间，不需要像齿式联轴器那样预留较大的轴向窜动间隙，对安装空间的适配性更强。安装过程中需要保证两端连接轴的径向跳动、端面跳动在允许公差范围内，避免链条承受额外的附加弯矩，导致链节提前出现疲劳断裂。日常运维层面，因为链条啮合部位属于开放传动结构，需要定期加注润滑脂，减少链节与链轮齿的磨损，延长部件的整体使用寿命，相比封闭式的液力耦合器，这类链结构的安全联轴器维护成本更低，故障排查更直观，出现链节磨损时可以单独更换链条，不需要整体更换联轴器本体，适配中小维修班组的运维能力。在三维建模过程中，这类部件的建模难点集中在链轮齿形的参数化绘制、多排链条的装配约束上，

　　齿形需要符合链传动的啮合标准，保证虚拟装配时链条与链轮的啮合间隙和实际工况一致，装配时需要注意每排链条的链节对齐，避免出现错位导致的传动卡滞问题，建模完成后可以通过运动仿真模拟过载滑转、额定扭矩传动的工况，验证结构设计的合理性，为后续的实际加工、选型适配提供准确的三维数据支撑。
