立式电动台钻精密机械结构三维设计

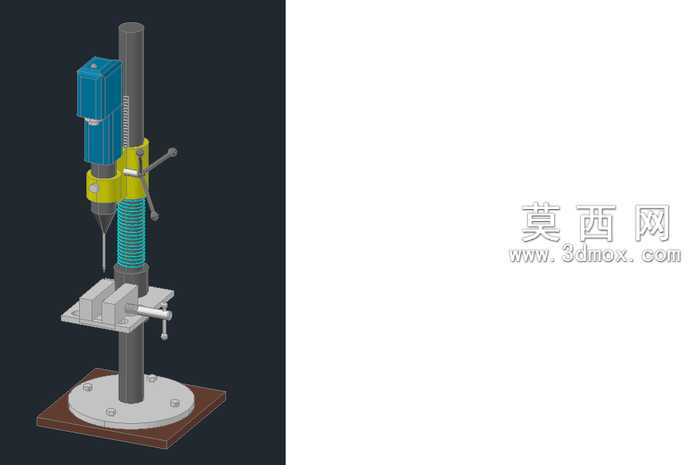

本作品为立式电动台钻的三维结构设计模型，建模过程中严格遵循机械加工设备的实际生产尺寸规范，对台钻的每一处结构都进行了精准的参数化还原。模型整体采用自底向上的建模思路，首先完成底座、立柱、进给机构、动力头、工作台、夹具组件等独立零部件的单独建模，再按照实际装配关系完成整体装配，各部件间的装配约束完全匹配真实台钻的运动逻辑，可直观演示台钻的进给、升降、装夹等动作过程。材质渲染阶段，针对不同部件的实际材质属性分别设置对应的材质参数：铸铁材质的底座与工作台设置了哑光深灰的铸铁质感，搭配细微的铸造纹理还原铸件的表面特征；金属立柱、进给手柄、锁紧旋钮等机加工金属部件设置了带轻微反光的金属材质，还原机加工面的细腻质感；电机外壳、弹簧护套等部件分别设置了对应的工程塑料、弹簧钢材质效果，不同材质间的色彩与质感区分清晰，整体渲染效果写实度高，可清晰分辨各部件的功能与位置。结构设计上，完整还原了台钻的核心功能结构：底部方形铸铁底座提供稳定的设备支撑，圆形立柱作为垂直导向基准承载整个动力头的重量与进给导向；动力头部分集成了驱动电机、传动机构、钻夹头结构，可实现钻头的旋转驱动；侧面的进给手柄配合带刻度的进给套筒，可实现精准的手动进给控制，弹簧复位结构可在进给完成后自动带动动力头复位；工作台部分配备了可调节的工件夹具，通过丝杆机构可实现夹具的开合调节，适配不同尺寸工件的装夹需求，工作台可沿立柱进行高度调节并通过锁紧结构固定位置，适配不同高度工件的钻孔作业需求。整个模型的结构逻辑严谨，各运动部件无干涉问题，既可以作为机械设计教学的演示案例，也可作为小型台钻优化设计的参考基础，完整呈现了台式电动钻床的经典机械结构与设计逻辑。
