车床用可调式双旋钮标记计结构设计

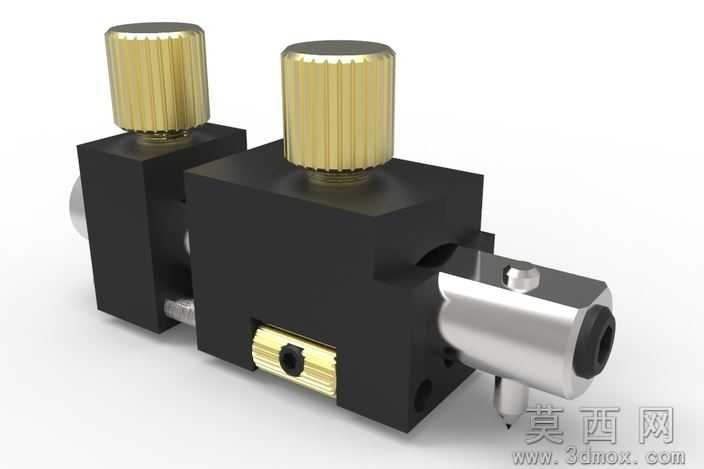

本标记计三维模型采用SolidWorks完成全参数化建模，建模过程遵循机械加工零件的实际公差要求，对每个功能部件进行独立草绘、特征拉伸与装配约束，确保整体结构可直接对接生产加工的图纸输出需求。模型渲染阶段采用金属与工程塑料分层材质方案，两个顶部调节旋钮赋予黄铜金属材质，还原真实滚花防滑纹理的凹凸质感，通过调整材质粗糙度与金属度参数，模拟黄铜件长期使用后的温润金属光泽；主体基座采用哑光黑色硬质工程塑料材质，表面添加细微的磨砂颗粒纹理，避免渲染效果出现塑料廉价反光；前端标记执行端、侧部调节接口采用抛光不锈钢材质，设置合理的环境反射参数，还原金属加工件的亮面质感，黑色密封胶圈则赋予橡胶材质的哑光弹性质感，不同材质间的边界清晰无溢色，整体渲染效果贴近实物的视觉观感。结构设计上，该标记计采用双旋钮独立调节架构，两个顶部旋钮分别对应标记深度调节与进给行程锁定功能，旋钮与基座之间采用细牙螺纹配合，保证调节精度可达0.02mm级别，满足车床加工时的精细标记需求；基座内部设计有贯通的气路或油路通道，侧部的金色调节接头用于接入工作介质，实现标记动作的动力驱动；前端标记头采用快换式结构设计，可根据不同标记需求更换不同规格的标记针头，端部的黑色缓冲胶圈用于标记动作到位时的缓冲减震，避免刚性冲击损坏针头或工件表面；基座侧面设计有定位安装槽，可直接固定在车床刀架或专用安装支架上，安装定位基准与车床进给方向平行，保证标记位置的一致性。设计思路围绕车床加工场景的实际使用需求展开，摒弃冗余结构，整体造型紧凑小巧，不会占用过多刀架安装空间，所有调节部件均设置在操作人员易触碰的顶部与侧部位置，调节时无需额外工具即可手动完成参数调整，内部流道与调节机构做了密封结构设计，可适配切削液环境下的长期使用，避免金属碎屑进入机构内部造成卡滞，整体结构兼顾了调节精度、操作便捷性与工况适应性，可直接用于车床标记工序的配套工装设计参考。
