马德拉岛板材自动锯切设备三维模型

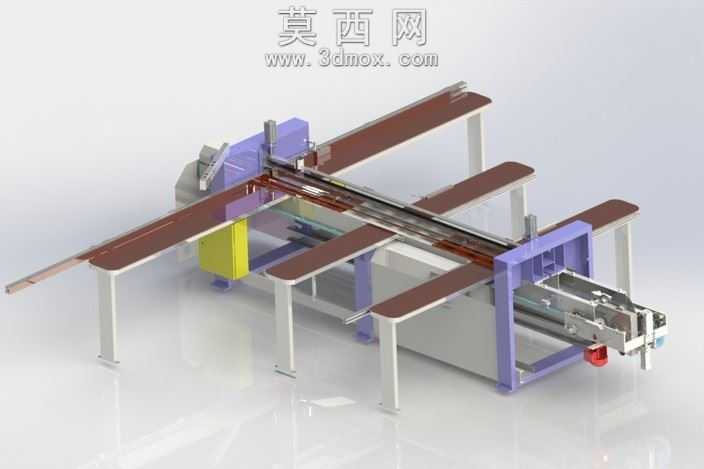

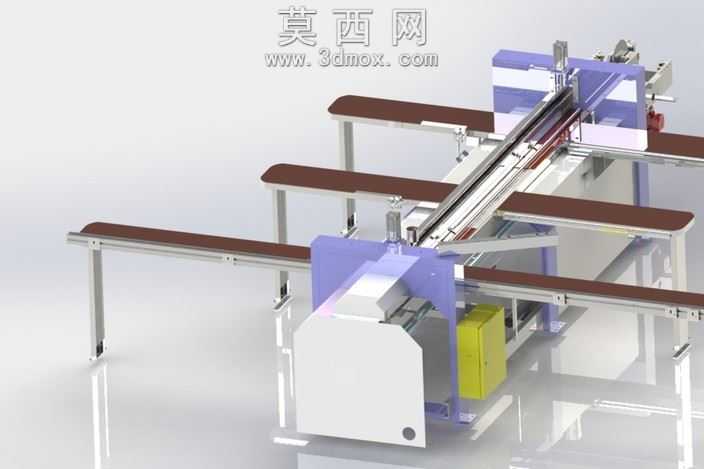

本模型为面向小型木工坊与家具生产场景设计的板材自动锯切设备，采用三维建模软件完成全参数化结构搭建，整体建模过程严格遵循实际机械加工装配逻辑，对设备各功能模块进行1:1比例还原。模型主体包含长距离进料输送台架、紫色龙门式锯切主机架、多工位承料托臂、内置式锯切动力单元、定位划线组件与出料导向结构，各部件间的装配约束完全匹配实际设备的运动逻辑，可直观演示板材从进料、定位、锯切到出料的完整作业流程。建模过程中对金属机架采用哑光磨砂金属材质，输送台面赋予防滑耐磨的棕色工业皮带材质，动力单元外壳采用亮黄色工程塑料材质区分功能区域，锯片、传动导轨等核心加工部件赋予高硬度合金材质，不同材质的粗糙度、反光度参数均经过反复调试，渲染后可清晰区分各部件的功能属性与材质差异。结构设计上，设备进料台采用多组独立支撑腿搭配长条形输送面，可适配最大2980毫米长度的板材进料，龙门式锯切机架可沿导轨横向移动，实现不同宽度板材的定尺切割，设备内置主锯片与划线锯双锯片结构，划线锯可提前在板材背面划出切痕，避免主锯切割时出现板材崩边问题，适配胶合板、马德拉岛饰面贴面板等易崩边板材的加工需求。设计阶段充分考虑小型加工场景的使用需求，将设备进给速度设置为多档可调，最快回程速度可达34米每分钟，兼顾切割精度与加工效率，动力单元采用模块化布局，将电机、传动组件集成在机架下部，既压缩了设备整体占地面积，也便于后期的维护检修。模型完整还原了设备的防护结构、操作工位与管线排布细节，各运动部件均保留了合理的活动间隙，可用于设备结构演示、加工工艺模拟与木工生产线布局规划参考。
