这套直线运动模组在三维结构上把驱动电机、传动部件、导向支承、运动滑座和防护外罩整合为一体,有效行程按200mm布置,适用于空间紧凑但要求重复定位稳定的自动化工位。现场布局时,模组常以水平安装方式承担短距离往复移送,也可在侧向或竖直姿态下完成抬升、压合前定位、检测工位进给等动作。它的典型使用场景包括小型装配线上的工件移位、视觉检测设备中的相机或探头进给、实验装置里的精密推拉、电子行业点胶与锁付机构的X轴或Z轴,以及包装、治具移送和半自动工装中的直线执行单元。
从结构组成看,模组左端预留了电机连接区域,驱动件通过联轴器或集成传动接口与内部运动机构相连,外部可见的电机安装面、端盖和连接法兰使动力输入边界比较明确。主体型材承担基座作用,截面内部同时容纳导向与传动空间,外侧形成平直安装基准。滑座位于模组上部,随内部传动件沿长度方向运行,台面可用于连接负载板、夹具、吸盘架或其他执行末端。端部黑色盖板用于封闭型材端口,既保护内部零件,也提供限位开关、传感器或端部挡块的安装位置。侧面和顶部的防护结构能够减少切屑、灰尘、杂物进入运动区域,在普通车间环境中可降低维护频次。
设计这类模组时,首先要确定的是行程与安装长度之间的关系。有效行程为200mm并不代表整体长度只有200mm,两端还需要留出电机连接、端盖、极限位置、缓冲件和滑座自身长度占用的空间。布置设备时,若把模组直接嵌入机架,应按总长度预留维护空间,尤其是电机侧需要保证接线、拆装和散热距离。底部或侧面的安装面要保持连续支撑,避免仅固定两端而使中部悬空;在负载较大或加速较快的工况下,型材基座的平直度和机架刚度会直接影响运行平稳性。
负载连接也需要结合滑座台面来考虑。上部运动件的安装孔位、台面宽度和滑座长度决定了可搭载夹具的边界。若负载重心偏离滑座中心,会产生附加弯矩,使导向面承受偏载,长期运行后容易出现卡顿、异响或定位精度下降。竖直使用时,还要考虑断电后的自重下落风险,通常需要在电机侧选配制动装置,或在机构外部增加平衡、锁紧、限位结构。水平高速往复时,则应关注加减速曲线与端部缓冲,避免硬冲击传递到机架和被搬运工件。

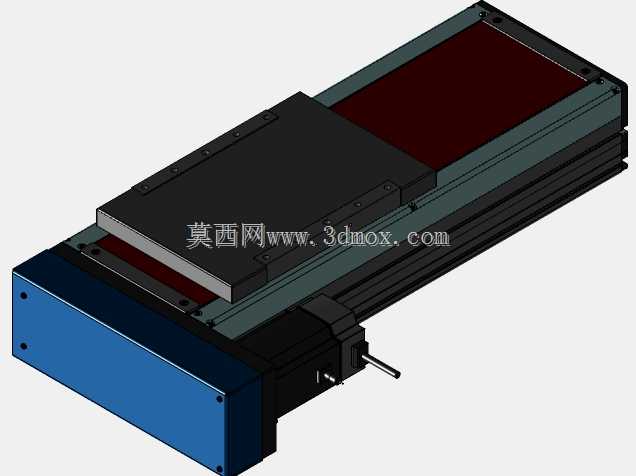

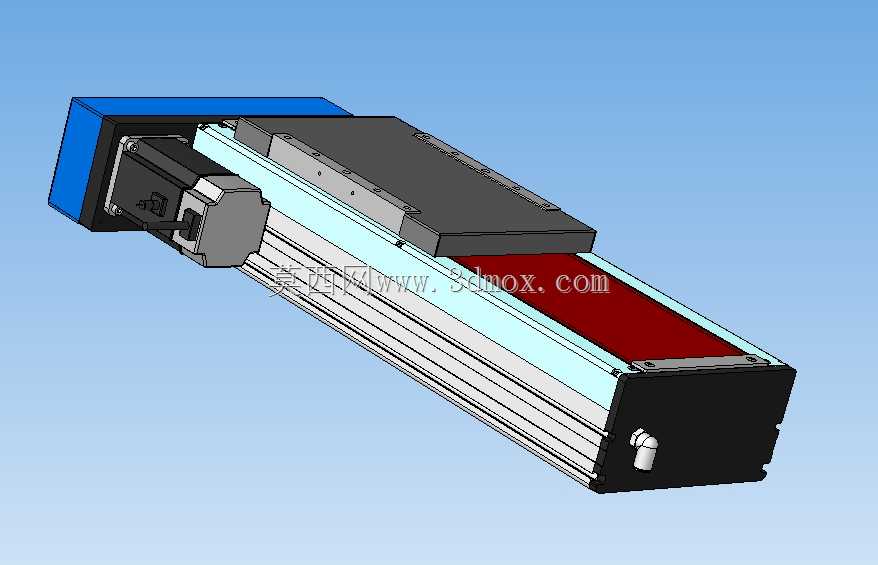

该模型把电机、模组本体和滑台作为完整组件表达,便于在设备总体设计中直接进行干涉检查。工程人员可以把它放入装配体,核对电机尾部与机架侧板的距离、滑座移动到两端时夹具是否碰撞、线缆拖链的弯曲半径是否足够,以及传感器触发片在全行程内的位置关系。对于需要多轴组合的设备,这种单轴模组还可以通过连接板搭建为XY两轴或XYZ三轴平台,连接时应让受力方向尽量贴合导轨和滑座的承载方向,避免把薄弱的盖板或装饰件当作结构支撑。
从维护角度看,封闭式外形有利于保持内部清洁,但仍需在设计阶段考虑润滑、检修和易损件更换。端部盖板、电机安装座和滑座台面的连接关系应便于拆装;若现场环境存在粉尘、油雾或轻微飞溅,顶部防护带和侧罩可以提供基本保护,但在高污染场景下还应增加风琴罩或正压防护。限位方案不能只依赖电机控制程序,机械硬限位、原点开关和超程保护应在结构上留出安装位置。
整体而言,该模组的建模重点不只是外观还原,而是把自动机械设计中常见的电机安装、直线导向、行程边界、负载连接和防护维护集中呈现。选型人员可据此判断它在短行程精密移送机构中的布置方式,结构设计人员也能围绕安装基面、滑座负载、端部空间和周边干涉进行细化,使三维模型真正服务于设备方案验证和后续详细设计。
