梯形螺纹锥齿轮传动手动驱动装置

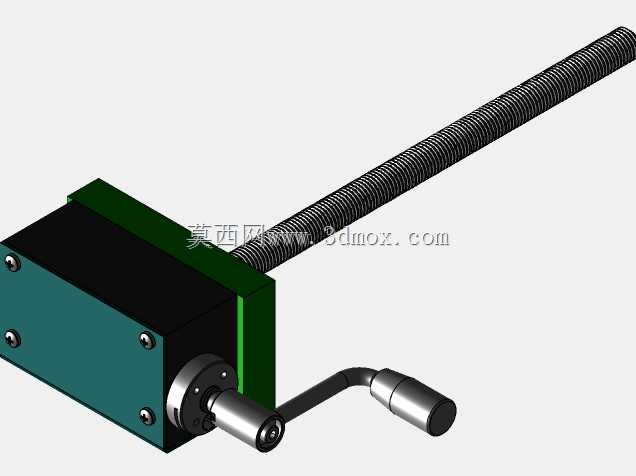

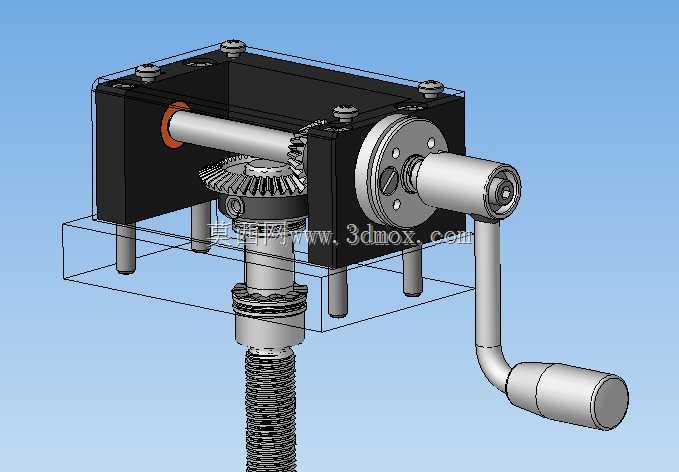

　　这款手动驱动装置核心采用锥齿轮换向搭配梯形螺纹传动的结构，在无动力气源、电源的野外作业场景、小型工装调试工位、轻型升降调节机构中应用十分广泛，比如小型试验台的高度微调、工装夹具的手动夹紧进给、户外轻型设备的位置调节，都能看到这类结构的身影，它不需要额外配套动力源，仅靠人力摇动手柄就能实现旋转运动到直线进给的转换，可靠性远高于普通螺杆直驱结构，操作力也更符合人体工程学要求。从结构设计逻辑来看，输入端采用摇把式手柄，手柄末端做了滚花防滑处理，摇臂的弯折角度经过适配，转动时不会与安装基座产生干涉，输入轴通过深沟球轴承支撑在箱体内侧，输入端的锥齿轮与竖直布置的从动锥齿轮呈90度啮合，实现动力方向的垂直换向，啮合齿面做了润滑脂储油槽设计，

　　日常维护时仅需定期补充润滑脂即可保证长期运转顺畅，不需要复杂的密封油路结构。竖直方向的输出轴集成了梯形螺纹传动副，梯形螺纹的牙型角为30度，具备良好的对中性与自锁性能，当停止摇动手柄时，传动副可以依靠螺纹副的摩擦力实现位置锁止，不需要额外增加刹车或者锁紧机构，这也是这类手动驱动结构在调节类设备中被广泛采用的核心原因，避免了调节到位后出现位置滑移的问题。箱体部分采用分体式拼接结构，上下箱盖通过内六角圆柱头螺钉紧固，四个角预留了通孔安装位，可直接通过螺栓固定在设备的安装基板上，安装时需要保证输出螺杆的轴线与被驱动部件的运动方向同轴度误差不超过0.1mm，否则会出现螺杆卡滞、磨损加剧的问题。输出螺杆的伸出端做了光轴定位段，可配套连接推块、

　　压板、升降平台等执行部件，螺杆的行程范围可根据实际使用需求调整螺杆长度，现有结构的有效行程覆盖常规小型调节场景的需求，输入轴的中心高、箱体的安装孔距都做了标准化设计，可直接替换同规格的其他手动驱动部件，不需要重新改动安装基座的尺寸。在实际选型使用时，需要注意该结构的额定输入扭矩不超过15N·m，对应输出端的轴向推力可满足轻型载荷的调节需求，不适合大吨位的重载顶升场景，锥齿轮的啮合侧隙调整通过箱体内的调整垫片实现，装配时通过增减垫片厚度将侧隙控制在0.05-0.1mm之间，既可以保证转动顺畅无卡滞，也能避免反向间隙过大导致调节精度不足的问题。整个结构的外部没有复杂的外凸部件，所有传动部件都封闭在箱体内侧，可有效阻挡作业环境中的粉尘、切屑进入传动啮合面，适合在普通机加工车间、户外装配现场等非洁净环境下长期使用，手柄在非操作状态下也不会因为自重出现自行转动的情况，配合梯形螺纹的自锁特性，位置保持能力十分可靠。
