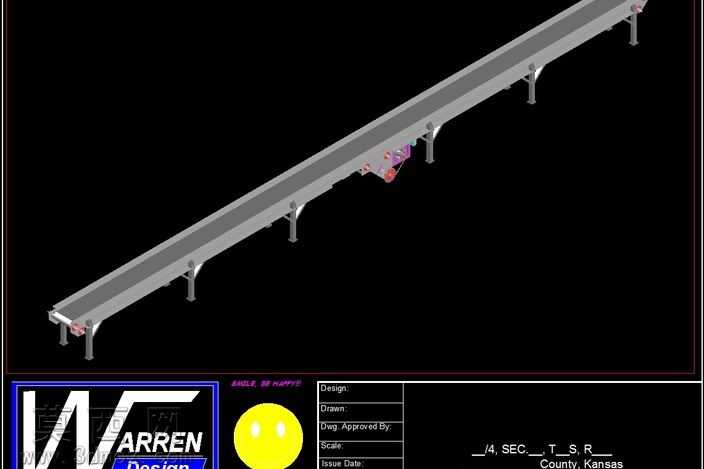

链传动式输送机驱动端结构三维设计

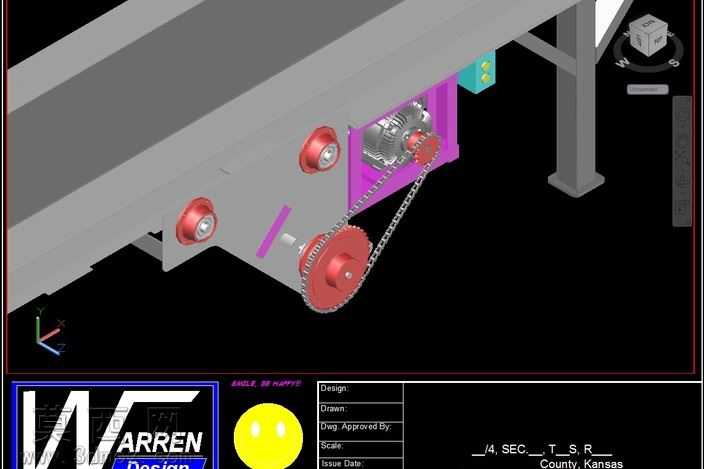

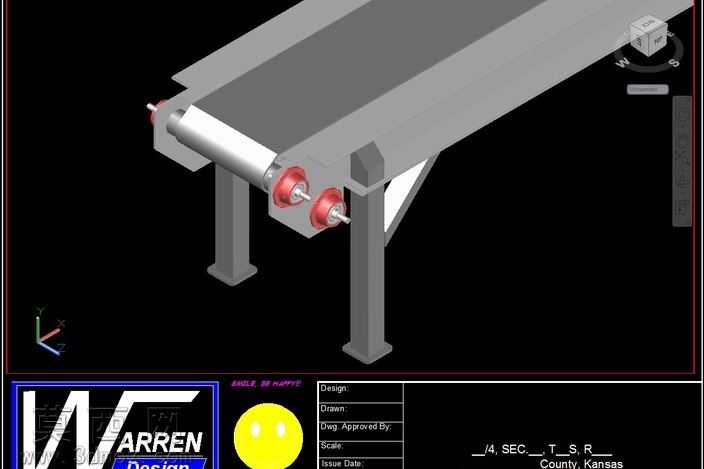

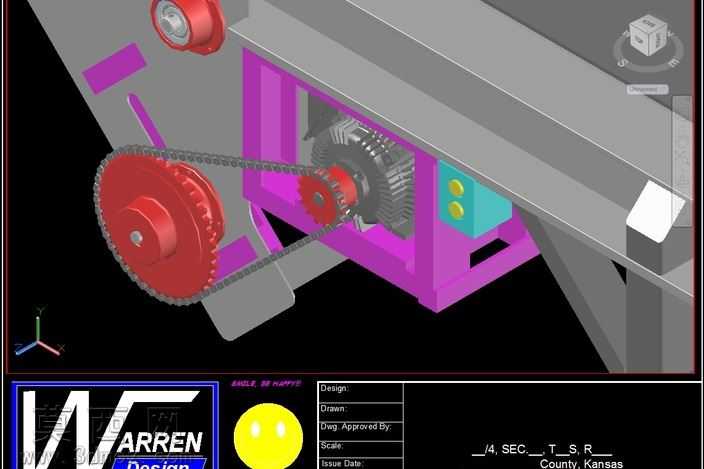

本作品为输送机驱动端的精细化三维结构设计，采用三维参数化建模方式完成全零部件的构建与装配，完整还原了链传动输送机动力段的核心机械结构。建模过程中首先搭建主体承载机架，采用型钢焊接式框架结构，对机架的安装基准面、轴承定位孔、传动件避让空间做了精准的尺寸约束，确保各部件装配无干涉。传动系统部分依次构建了主动链轮、从动链轮、传动链条、啮合齿轮组、传动轴、带座轴承等核心零件，对链轮的齿形轮廓、链条的链节铰接结构、齿轮的渐开线齿面、轴承的滚动体与内外圈配合结构都做了细节还原，未做过度简化处理，能够清晰展示动力传递路径：动力输入后经齿轮组减速增扭，再通过链传动将扭矩传递至输送辊轴，带动输送面运行。材质与渲染表现上，对不同功能部件做了区分化材质赋予：机架主体采用哑光灰色金属材质模拟型钢焊接后的喷塑效果，链轮与齿轮采用亮红色金属漆材质突出传动部件，轴承座采用镀铬亮面金属质感，机架内部的安装支架采用紫色工程塑料质感做区分，电控模块部分采用青蓝色哑光塑料材质，通过不同材质的色彩与质感差异，让装配结构的层次更加清晰，便于快速识别各部件的功能分区。设计过程中重点考量了传动部件的安装维护空间，在链轮与齿轮的啮合位置预留了润滑操作空间，机架侧面预留了检修开口，轴承座采用可调式安装结构设计，可实现链条张紧度的调节，同时对传动部件的安全防护做了结构预留，可在现有框架基础上加装传动护罩。整体装配采用自下而上的建模思路，先完成单个零件的参数化建模，再按照实际装配顺序添加配合约束，确保齿轮啮合间隙、链条张紧量、轴系同轴度都符合机械设计规范，模型可直接用于结构验证、教学演示以及后续的工程图导出工作，完整呈现了链传动输送机驱动段的机械设计逻辑与结构细节。
