符合GOST标准的30mm轴径鼓形齿联轴器结构

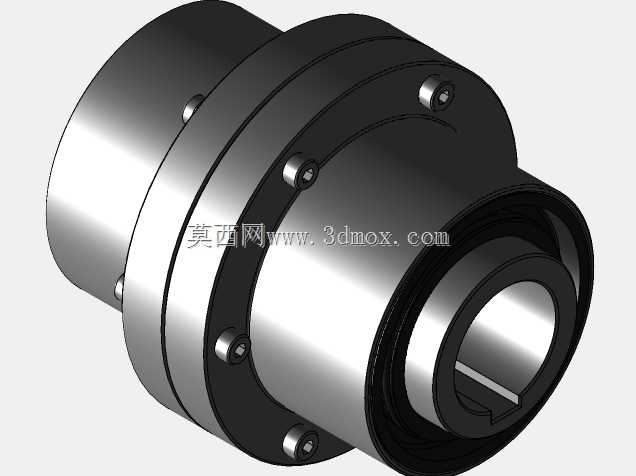

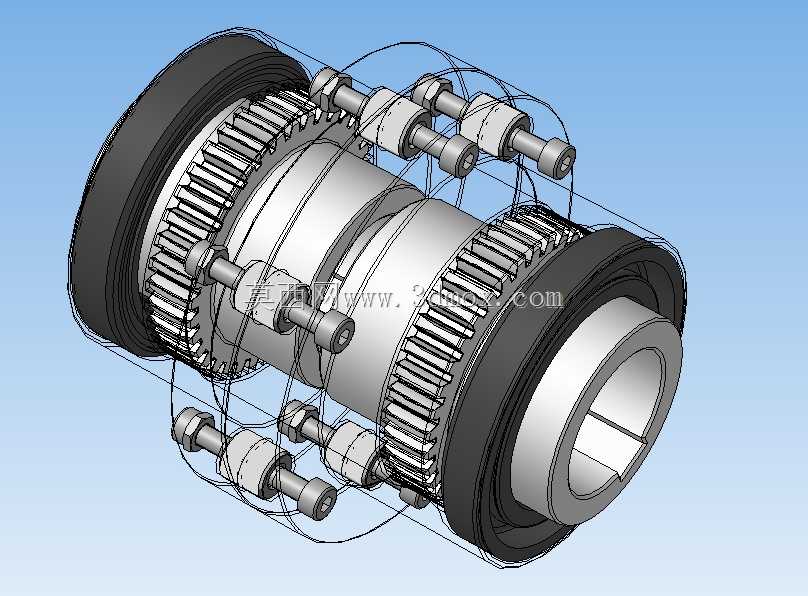

　　在冶金轧线主传动、矿山重型输送设备、港口起重提升机构这类重载传动场景里，两轴对中偏差带来的附加载荷一直是缩短传动件寿命的核心诱因，这类工况下普通刚性联轴器完全无法适配安装误差带来的径向、角向与轴向偏移，而带鼓形齿结构的齿轮联轴器，正是针对这类重载、存在安装偏差的传动场景开发的核心传动部件。本次呈现的这款联轴器适配轴径为30mm的传动端，完全遵循GOST R 50895-96标准的尺寸与性能要求设计，结构上采用对称布置的双外齿轴套、两个内齿圈以及周向均布的锁紧螺栓组件构成，外齿采用鼓形修形处理，齿面沿齿长方向做圆弧修型，可在两轴存在最大1.5度角向偏差、0.8mm径向偏差以及±2mm轴向窜动时，保证齿面始终保持均匀接触，避免局部应力集中导致的齿面压溃、磨损过快问题。从设计逻辑上看，这款联轴器没有采用额外的制动轮或中间接筒结构，属于紧凑型直连鼓形齿联轴器，整体径向轮廓控制在适配30mm轴的常规安装空间内，安装时无需大幅改动原有设备的轴伸端布局，两个内齿圈通过周向布置的铰制孔螺栓实现刚性锁紧，螺栓与螺栓孔采用小间隙配合，保证两半内齿圈的同轴度，同时传递两半内齿圈之间的扭矩，避免螺栓受剪失效。齿部参数匹配标准模数设计，齿宽经过载荷核算，可覆盖额定扭矩范围内的冲击载荷传递，在重载启动、负载波动的工况下，鼓形齿的啮合间隙可吸收部分冲击能量，降低对两端轴承的附加载荷。实际选型应用中，这类联轴器多用于中小功率的工业传动单元，

　　比如中小型输送机的驱动端与减速机输出轴连接、机床主轴传动箱的级间连接、小型起重设备的卷筒与减速机输出轴连接，安装时需要先将两个外齿轴套分别通过键连接固定在主动轴与从动轴的轴伸上，确认轴套端面与轴肩贴合到位后，再将两个内齿圈分别套入两侧外齿轴套，对齐内齿圈的结合面与螺栓孔，穿入锁紧螺栓后按对角顺序分次拧紧至规定扭矩，避免结合面出现间隙导致的传动冲击。日常运维中，这类鼓形齿联轴器需要在齿腔内部填充润滑脂，利用内齿圈外侧的密封结构留存润滑介质，降低齿面的滑动摩擦磨损，相比直齿联轴器，鼓形修形的齿面接触应力分布更均匀，在允许的对中偏差范围内，齿面磨损速率可降低40%以上，有效延长维护周期。从安装边界来看，

　　这款联轴器的轴向总长度适配常规30mm轴伸的轴端间距，安装时不需要额外预留过长的轴向调整空间，径向最大尺寸不会与周边的轴承端盖、机架护板产生干涉，对于原有采用刚性联轴器、存在对中偏差导致的轴承频繁损坏的改造场景，可直接替换原有刚性联轴器，不需要改动两端轴的尺寸与安装位置，改造成本极低。结构细节上，外齿轴套的内孔采用标准公差配合，键槽尺寸匹配GB标准平键，可直接适配国内常规生产的减速机、电机轴伸尺寸，不需要额外做轴孔加工；内齿圈外侧的密封槽可嵌入O型密封圈，防止润滑脂泄漏同时阻挡外部粉尘、水汽进入齿腔，在多粉尘、潮湿的车间环境下也能保证齿面的润滑状态。在传动性能上，这款联轴器属于无弹性元件的挠性传动件，

　　传动过程中不存在弹性元件带来的扭转间隙，传动精度高，可用于有正反转切换要求的传动场景，不会因为扭转间隙导致正反转切换时的冲击，同时可传递的扭矩范围远大于同尺寸的弹性套柱销联轴器、梅花联轴器，更适合重载、有冲击载荷的传动工况。设计过程中，齿部的修形量经过严格核算，修形量过小无法补偿足够的对中偏差，修形过大会导致齿面接触面积过小、齿面压应力超标，这款产品的鼓形修形量匹配30mm轴径对应的常用安装偏差范围，在保证补偿能力的同时最大化齿面接触面积，平衡了补偿性能与承载能力。周向布置的锁紧螺栓数量经过载荷计算，可承受额定扭矩下的剪切力与拉力，螺栓采用高强度合金钢材质，避免传动过程中螺栓断裂导致的传动失效。
