带制动功能法兰安装交流伺服电机

　　在自动化产线的垂直轴传动、数控机床的进给轴驱动、需要快速停机锁止的精密传动工位中，普通伺服电机往往会因为断电后轴系自由转动出现位置偏移、负载下坠的问题，带制动器的交流伺服电机正是针对这类工况开发的集成式驱动部件。这款电机采用方形法兰安装结构，前端输出轴为标准圆柱光轴带键槽设计，安装法兰的止口与安装孔位完全匹配通用伺服的安装尺寸规范，能够直接替换同机座号的常规伺服电机，不需要对设备安装板做额外的二次加工，适配性覆盖大部分通用伺服的安装场景。从结构设计来看，电机本体的定子与转子部分采用高磁密稀土永磁材料设计，后端集成的失电式制动器与电机轴同轴布置，制动器的励磁线圈与电机动力线、编码器线整合为统一的出线接口，

　　在电机断电瞬间制动器的摩擦副会在弹簧压力下快速抱死电机轴，锁止扭矩匹配电机额定输出扭矩的1.2倍以上，能够可靠锁止垂直安装的负载，避免断电后负载下滑造成的设备碰撞、工件报废问题。在实际选型应用中，这款电机的安装边界需要重点关注几个尺寸：前端法兰的安装孔分布圆直径、轴伸长度与轴径、电机本体的总长与外径，这些尺寸决定了电机能否顺利装入设备的安装腔，尤其是在一些安装空间紧凑的自动化设备内部，电机后端的制动器部分会比同功率常规伺服长出一段，设计安装腔时需要预留足够的轴向空间，避免出现安装干涉。电机的编码器采用高分辨率增量式或者绝对值式配置，能够实现高精度的位置闭环控制，配合驱动器可以实现0.001度级的定位精度，满足精密装配、

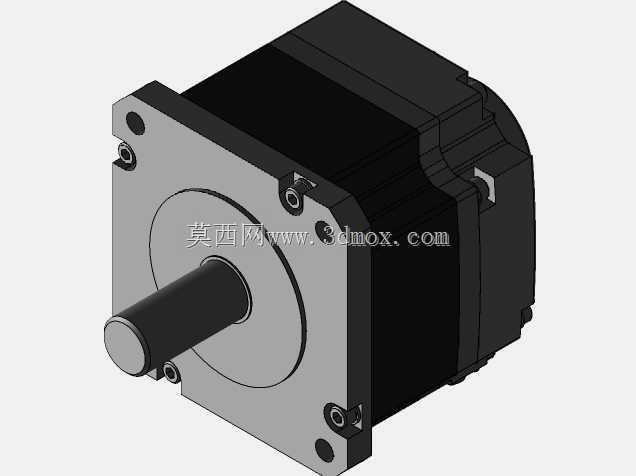

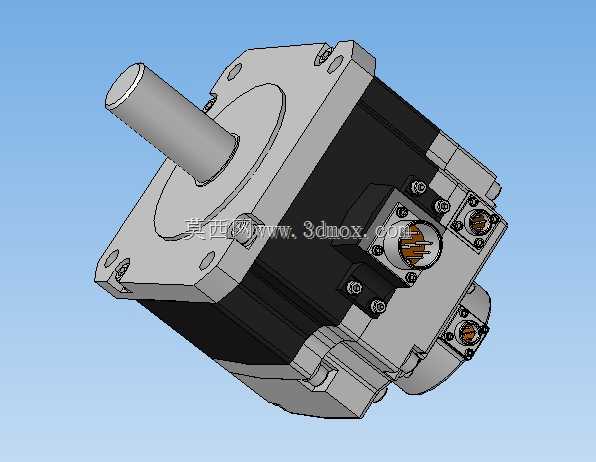

　　精密加工的工位需求。制动器的控制回路需要与电机的使能信号做联锁设计，电机上电使能的同时给制动器线圈通电，摩擦副分离，电机轴可以自由转动；电机下电或者触发急停信号时，制动器线圈同步断电，弹簧推动摩擦副压合锁止轴系，整个响应时间控制在几十毫秒级别，能够在急停触发时快速锁止轴系，避免设备超程。在实际的三维建模过程中，这款模型完整还原了电机的外部安装特征，包括法兰上的安装沉孔、轴伸的键槽尺寸、后端的出线接头位置、外壳的散热筋结构，这些细节能够直接用于设备的整体装配干涉检查，不需要设计人员再去手动测绘电机外形，大幅缩短设备设计阶段的建模周期。在应用场景上，这类带制动器的伺服电机除了常见的垂直轴传动，还会用在需要频繁启停、快速定位的输送工位，

　　以及一些安全等级要求较高的设备上，比如工业机器人的关节轴、自动化仓储的提升机构、印刷机械的辊筒驱动，这些场景都要求电机在停机状态下能够保持位置固定，不会因为外力扰动出现位置偏移。设计这款电机的三维模型时，特意将制动器部分与电机本体做了分块建模，能够直观展示内部的集成结构，方便设计人员理解制动器的布置方式，在做设备布线时也能准确预估线缆的弯曲半径，避免出线位置与设备其他部件出现干涉。安装法兰的端面做了平面度的特征还原，模拟实际加工后的安装基准面，在装配仿真中能够准确模拟法兰与设备安装板的贴合状态，校验安装螺栓的长度是否合适，避免出现螺栓过长顶到电机内部绕组、或者螺栓过短锁附不牢的问题。电机外壳的边角做了合理的倒角处理，还原实际冲压或者压铸外壳的工艺特征，不会出现尖锐直角的不符合加工工艺的结构，模型的比例完全按照实际产品的尺寸缩放，能够直接用于生成工程图的安装示意，给现场安装人员提供准确的尺寸参考。
