行程50mm气动执行机构结构设计

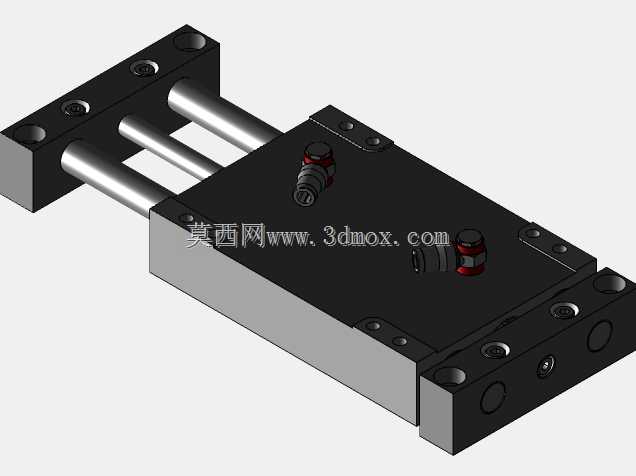

　　这款行程50mm的气动执行机构，是气动控制系统里的末端执行单元，在轻工包装、自动化装配、物料分拣这类需要短行程直线往复驱动的工位上应用十分普遍，相比电动推杆，它的响应速度更快，结构更简单，对洁净度要求不高的普通工业场景适配性更强，日常维护只需要定期检查气源过滤情况和密封件磨损状态即可，不需要复杂的电控参数调试。从结构设计逻辑来看，这款执行机构采用了单活塞杆双作用的气动驱动原理，缸体部分做了等壁厚设计，既保证了0.8MPa常规工作气压下的缸体强度，也不会因为壁厚冗余过大增加整体重量，活塞部分搭配了双向Y型密封圈，在活塞往复运动时可以同时阻隔前后腔的压缩空气串气，避免出现推力不足、行程到位迟缓的问题，活塞杆表面做了硬氧化处理，

　　表面粗糙度控制在Ra0.8以内，既可以降低和端盖导套之间的摩擦阻力，也能减少长期往复运动带来的表面磨损，延长密封件的使用寿命。在安装边界上，这款执行机构的轴向安装尺寸完全匹配50mm行程的设计要求，两端的安装孔位采用了通用的脚架安装适配尺寸，不需要额外做转接板就可以直接固定在设备的安装型材或者安装板上，活塞杆的伸出端做了标准的外螺纹接口，可以直接连接工装夹具、推块、挡料块这类末端执行件，不需要额外加工转接结构，径向的最大外径控制在常规气动元件的安装预留尺寸范围内，在排布设备气路的时候不会和周边的传感器、走线槽产生空间干涉。实际工况使用中，这款执行机构可以通过搭配不同的电磁阀，实现双位置的开关控制，也可以搭配行程调节阀，

　　调整活塞杆伸出和缩回的运动速度，避免高速运动时末端冲击过大，损坏工件或者设备结构，在一些需要中间位置停留的简单工况下，也可以搭配中位封闭型电磁阀实现短时间的位置保持，不过因为气体的可压缩性，不适合用在对位置保持精度要求极高的重载工位上。设计这款三维模型的时候，完全按照实际气动元件的装配逻辑做了零件拆分，缸筒、前后端盖、活塞、活塞杆、密封件、紧固件都做了独立的零件建模，装配关系完全还原实际装配流程，没有出现干涉或者装配逻辑错误的问题，不管是用来做设备方案的布局选型参考，还是用来做气动系统的教学演示，或者是拆解学习气动执行元件的内部结构，都可以直接调用，不需要再做额外的结构修正。和同行程的其他气动执行元件相比，

　　这款结构没有做多余的附加功能设计，所有结构都服务于直线往复驱动的核心功能，没有集成多余的传感器安装槽、缓冲调节结构以外的冗余设计，整体结构紧凑，重量更轻，适合用在对安装空间、设备自重有要求的移动工位或者小型自动化设备上，比如小型皮带线的挡料机构、装配工位的工件顶出机构、分拣工位的物料推离机构，都可以直接选用这款规格的执行机构，不需要做额外的结构定制。在气路连接上，进出气口采用了标准的气动接头螺纹规格，可以直接搭配市面上通用的快插气动接头，不需要特殊定制接头配件，日常更换配件的时候采购十分方便，端盖位置预留了缓冲密封圈的安装槽，在活塞运动到行程两端的时候，可以通过气垫缓冲减少刚性碰撞，降低设备运行的噪音，也能减少长期碰撞带来的零件松动问题。
