米思米70mm行程电动直线滑台传动机构

　　做非标设备设计的工程师对这类集成式电动直线机构不会陌生，这款70mm行程的滑台在小行程精密移载场景里适配性极强，从3C电子行业的芯片拾取工位、小型点胶设备的喷头移位，到实验室检测仪器的样本进给、包装设备的短距推料，都能看到同结构产品的应用。不同于手工拼接导轨、丝杠、电机的散件方案，这类集成模组把所有传动、导向、驱动衔接部件都做了预整合，设计选型时不用反复核算丝杠支撑座同轴度、电机与丝杠的连接同心度，也不用额外设计电机安装转接法兰，能大幅缩短设备开发的设计周期，也降低了现场装配的调试难度。

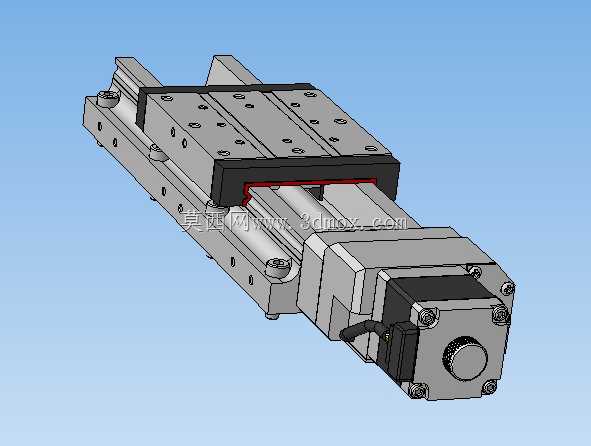

　　从结构设计逻辑来看，这款机构采用滚动直线导轨作为导向承载部件，导轨副的预压等级可以根据负载工况选配，轻载高速场景选微预压就能降低运行阻力，带偏载或者有切削负载的场景选中预压就能提升整体刚性，滑座上的多组安装螺纹孔按照标准孔位排布，不管是装夹治具、检测探头还是小型执行元件，都能直接通过螺栓锁紧，不用额外做转接板。传动部分采用精密滚珠丝杠副，丝杠端部通过联轴器与驱动电机直连，没有额外的同步带减速结构，既减少了传动背隙，也压缩了整体的轴向安装尺寸，电机侧的安装座与导轨基座做成一体化结构，从根源上避免了拼接结构带来的装配累积误差，长期运行也不会出现连接松动导致的精度衰减。

　　实际选型时要重点关注安装边界尺寸，这款模组的总宽度适配70mm规格的安装空间，基座底面有定位销孔和安装沉孔，安装时可以先在设备安装板上打对应的定位销做预定位，再锁紧安装螺栓，能保证模组安装基准与设备整体基准的平行度，避免导轨别劲导致运行卡顿、磨损加快。滑台的侧向安装面可以作为负载安装的定位基准，设计负载连接件时要注意负载重心尽量落在滑座中心区域，偏心距过大会额外增加导轨副的倾覆力矩，缩短导轨使用寿命，同时要核算运动部分的总重量，结合运行速度、加速度来核对电机扭矩是否满足需求，避免高速启停时出现丢步、过载报警的问题。

　　日常设备维护层面，这类集成模组的导轨和丝杠都预留了注油嘴，定期加注润滑脂就能保证滚动副的运行寿命，不用像散件组装结构那样拆解清理导轨滚道，端部的防尘密封结构能阻挡车间里的粉尘、切削碎屑进入传动区域，在一般的工业车间环境下不用额外加装防护罩。如果是用在洁净室场景，还可以选配对应的无尘润滑脂和全密封防尘钢带，满足洁净等级要求。很多刚入行的工程师做小行程移载工位时喜欢自己单独选导轨、丝杠、电机逐个建模装配，最后往往因为安装位设计偏差导致机构运行卡滞，直接选用这类成熟的集成模组三维模型做方案设计，既能保证结构合理性，也能在出工程图时直接调用标准安装尺寸，减少设计出错的概率，模型里的各个零件都做了完整的装配约束，做运动仿真时可以直接添加电机驱动参数，模拟实际运行的行程、速度，提前检查是否存在运动干涉，不用再逐个零件调整配合关系。
