带制动功能三菱交流伺服电机结构

　　这款带制动器的交流伺服电机，是自动化传动场景里常用的执行元件，在数控加工中心进给轴、自动化生产线定位工位、垂直升降类传动机构、工业机器人关节驱动等需要精准位置控制且断电需锁止的场景中应用广泛。不同于普通伺服电机，集成的制动器模块可在设备断电、驱动使能断开的瞬间完成轴系锁止，避免垂直轴负载下坠、工位偏移等安全隐患，在有重力负载、急停定位要求的设备中是核心选型部件。

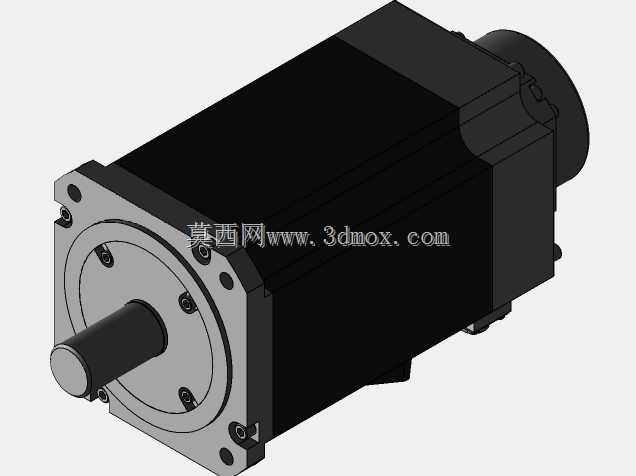

　　从结构设计来看，电机本体采用方形机座设计，区别于传统圆形机座伺服，方形外壳的安装贴合面更大，搭配端面的安装定位止口与周向布置的螺栓孔，可直接适配标准法兰安装工况，安装时无需额外加工转接板，能直接贴合设备安装面完成固定，机座侧面预留的接线端子模块采用防水密封结构，端子座通过四颗螺栓固定在机座侧面，接线完成后可扣合密封盖，适配车间多尘、有少量切削液飞溅的工业环境。输出轴端采用高精度轴承支撑，轴伸端的密封结构可阻挡外部粉尘、水汽进入电机内腔，保障内部绕组与编码器的运行稳定性。

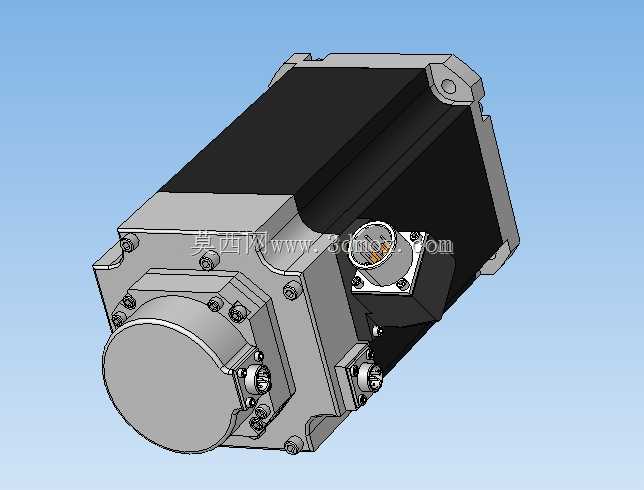

　　制动器模块集成在电机非输出轴端，采用失电制动设计，即制动器在通电状态下释放转轴，断电时内部弹簧推动摩擦片压紧制动盘完成锁止，这种设计的优势在于设备突发断电时可自动触发制动，无需额外供电维持制动力，符合工业设备的安全设计规范。设计时需注意制动器的响应时间与电机驱动器的使能时序匹配，避免出现制动释放滞后导致的电机过载，或是制动触发延迟导致的负载滑移。

　　从安装边界来看，这款电机的外形轮廓规整，机座四个边角做了倒角处理，安装时需预留足够的接线空间与散热空间，侧面接线端子的出线方向可根据安装工况调整端子座的固定角度，适配不同方向的走线需求。输出轴的轴径、键槽尺寸符合对应功率段伺服电机的通用标准，可直接搭配市面上标准的联轴器、同步轮等传动连接件，无需定制加工转接零件。电机尾部的编码器模块与制动器模块分层布置，编码器的防护等级与电机本体一致，可避免外部干扰影响位置反馈精度。

　　在实际选型应用中，这类带制动的伺服电机需匹配对应功率的伺服驱动器，制动器的供电需单独回路，不可与电机动力线共用回路，避免动力线的电压波动影响制动器的正常吸合与释放。安装时需保证电机轴与负载轴的同轴度，同轴度偏差过大不仅会加剧轴承磨损，还会额外增加轴系负载，导致电机运行电流超标、发热加剧。日常维护中需定期检查制动器的摩擦片磨损情况，当制动力矩出现衰减时需及时调整间隙或更换摩擦片组件，保障制动可靠性。

　　建模过程中完整还原了电机的所有外部结构细节，包括机座的散热筋结构、螺栓孔的位置与深度、接线端子的接口形态、输出轴的键槽尺寸、制动器端盖的固定结构，所有安装尺寸均按照实物比例还原，可直接用于设备的整体装配干涉检查、安装工位布局设计，也可作为传动方案选型时的三维参考模型，帮助设计人员提前确认安装空间、走线位置，避免实际装配时出现空间干涉、安装孔位不匹配等问题。模型的外观细节也做了还原，不同材质的部件做了区分，机座的铸铝质感、端盖的金属加工面、接线盒的塑料密封盖、输出轴的金属表面都有对应表现，可用于设备方案的三维展示、动画演示场景。
