儿童DIY滚珠轨道过山车拼装结构

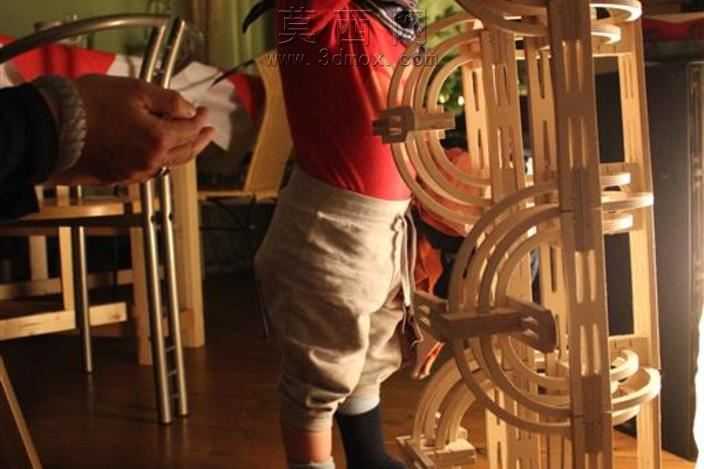

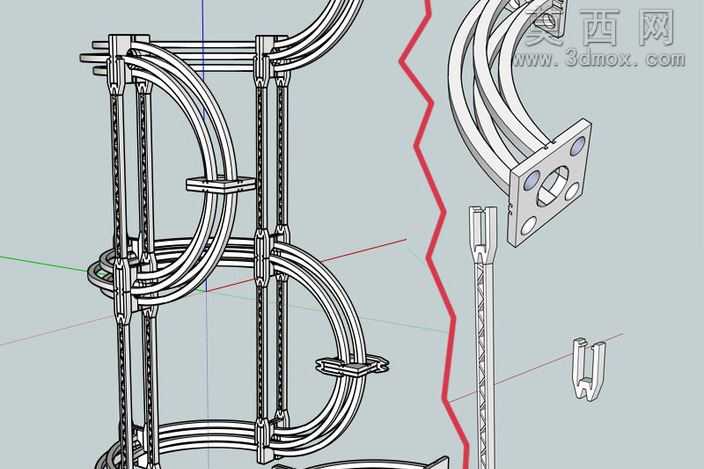

本作品为面向亲子互动场景设计的DIY滚珠过山车轨道系统，整体采用三维参数化建模完成全结构设计，建模过程中对轨道曲率、连接结构公差、支撑组件强度进行了反复校验，确保各部件装配后无干涉、滚珠运行顺畅。模型主体结构分为四大核心组成部分：四管主轨道段、连接固定杆、端部夹持结构、配套支撑立柱，所有部件均采用模块化设计思路，预留了附加模块扩展接口，使用者可根据实际需求增减轨道段、调整轨道布局，适配不同直径的滚珠使用，原始设计适配10毫米直径滚珠，可通过参数缩放适配30毫米木质滚珠等不同规格的游玩配件。建模时对轨道的弯曲半径做了梯度区分，包含端部直角衔接段、小半径弯道段、中半径过渡段、大半径滑行段四种不同曲率的轨道模块，不同模块之间采用统一的卡扣式连接结构，无需额外粘接即可完成拼装，同时配套设计了起始端与结束端的挡框结构，避免滚珠从轨道首尾脱出。渲染阶段采用哑光工程塑料材质模拟3D打印成品的质感，对轨道内壁做了光滑度处理的材质表现，支撑结构件做了加强筋的细节刻画，拆分展示的爆炸视图清晰呈现了各部件的装配关系，所有连接卡扣的尺寸公差经过反复调整，既保证拼装时的插拔顺畅度，又能确保装配后结构稳固不松脱。设计过程中充分考虑了3D打印的成型需求，所有部件均做了无悬空支撑的结构优化，降低打印难度，同时对壁厚做了统一设置，兼顾结构强度与打印耗材用量，整套模型可直接拆分打印后快速拼装，适合作为儿童手工科创教具使用，孩子可在拼装过程中了解轨道曲率与重力滑行的基础物理原理，家长可陪同孩子共同完成组装与轨道调试，兼具游玩价值与科普意义。
