多齿槽圆柱式蜗轮传动零件三维设计

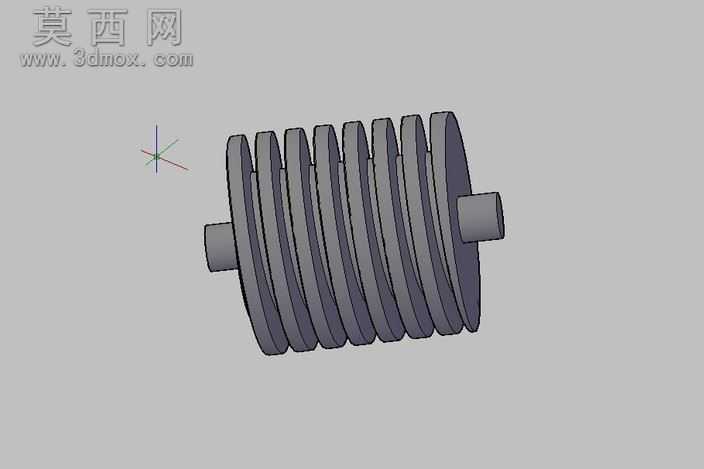

本蜗轮三维模型采用参数化建模思路完成整体构建，建模过程中首先确定蜗轮的核心传动参数，以啮合基准为核心定位基准，先绘制两端同轴心的轴段凸台结构，保证轴段与蜗轮主体的同轴度公差符合传动装配要求，再逐圈构建蜗轮的环形齿槽结构，每一圈齿槽的轮廓都严格匹配蜗杆传动的啮合齿形，齿槽的深度、齿厚、相邻齿槽的间距均按照标准传动参数设置，确保后续与蜗杆装配时可以实现顺畅的交错轴传动，避免出现卡滞、啮合间隙过大的问题。模型主体的轮盘部分采用等厚圆盘结构作为齿圈的承载基体，齿圈与基体之间做了平滑过渡处理，减少应力集中的风险，两端伸出的轴段为装配定位轴颈，轴颈的直径、伸出长度均匹配常规轴承与支座的装配尺寸，可直接用于后续的传动机构装配设计。材质设置上，模型整体赋予深灰色金属质感材质，模拟铸铁或铸锡青铜的蜗轮常用加工材质效果，表面做了亚光金属质感处理，还原机械加工后的零件表面质感，没有添加多余的装饰性材质，完全贴合工业零件的真实外观表现。模型的结构细节处理到位，每一片齿片的边缘都做了微小的倒角处理，避免锐边结构，既符合实际机械加工的工艺要求，也能减少传动过程中的齿面磨损。建模过程中对所有回转结构都采用同轴心约束，保证整体零件的回转精度，齿形部分通过阵列特征完成构建，确保每一个齿槽的参数完全一致，避免出现齿距误差影响传动平稳性。整体模型没有冗余的结构特征，所有几何面都做了缝合处理，不存在破面、重叠面的问题，可直接用于装配干涉检查、运动仿真分析，也可导出为工程图纸用于生产加工参考，能够满足机械传动机构设计阶段的三维选型、装配验证、运动模拟等多场景使用需求。
