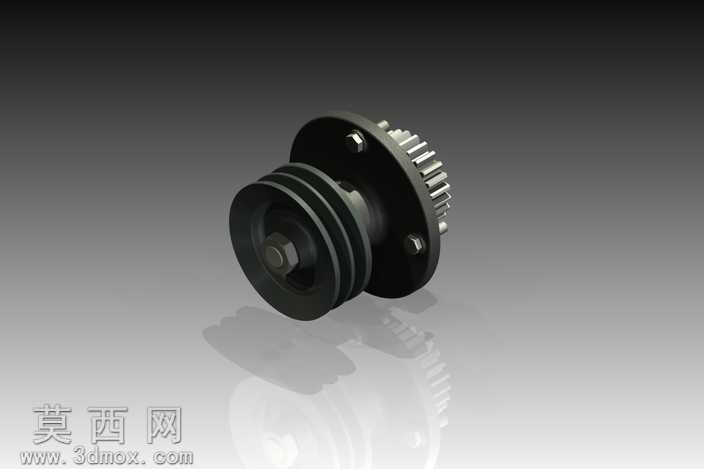

带齿轮组合的V型皮带传动轮组结构

本作品为皮带传动轮组三维建模作品，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先对传动轮组的核心功能进行拆解：该组件集成了多槽V型皮带轮与传动齿轮，可同时实现皮带传动与齿轮啮合传动的动力转接需求。建模过程中首先绘制各零件的基准草图，对皮带轮的多道V型槽进行等距参数约束，保证槽型角度、槽间距符合V带传动的标准配合尺寸，轮体的安装法兰、中心轴孔、紧固螺栓孔均按照同轴度、位置度的装配要求添加几何约束，避免后续装配出现干涉问题。齿轮部分采用渐开线齿廓参数化生成，保证齿形参数符合啮合传动的精度要求，法兰盘上的紧固螺栓、中心锁紧螺母均按照标准件参数建模，还原真实的紧固件装配结构。渲染阶段赋予各零件差异化材质：皮带轮轮体采用发黑处理的钢材材质，调整粗糙度参数呈现哑光金属质感，齿轮齿面设置为精磨钢材质，添加轻微反光效果体现机加工表面特征，紧固螺栓、螺母采用镀锌钢材质，呈现亮银色金属光泽，中心轴部分添加调质处理的金属质感区分不同零件。装配阶段按照实际机械装配逻辑完成配合：首先将中心轴作为固定基准，依次装配皮带轮、连接法兰、齿轮，通过同轴心配合、端面贴合配合保证各零件的装配位置精度，添加螺栓紧固件的圆周阵列约束，还原真实的法兰连接结构。设计思路围绕复合传动需求展开，将皮带传动的缓冲吸震优势与齿轮传动的精准传动优势结合，单组轮组即可实现两路动力输出，缩减传动系统的整体占用空间，轮体的多槽皮带设计可同时驱动多组外设负载，法兰连接结构便于后期维护拆卸，整体结构紧凑，传动路径清晰，可直接用于机械传动教学演示、小型设备传动系统设计参考，建模过程中所有配合间隙、零件壁厚均按照实际机械加工工艺要求设置，不存在无法加工的异形结构，可直接导出工程图用于生产加工参考。
