伺服驱动两百行程线性执行滑台模组

　　这套线性执行机构采用伺服电机直驱搭配封闭式滚珠丝杠传动布局，有效行程设定为200mm，配套750W伺服动力单元，整体为集成化直线运动滑台结构，在3C装配、小型工件移栽、点胶涂覆、检测工位进给、轻工自动上下料等场景中承担高精度直线往复驱动任务。模组本体以挤压铝合金型材作为基座框架，型材内部集成丝杠传动副与直线导向轨道，外侧设置防护盖板与红色防尘钢带，将运动部件与车间粉尘、切削碎屑、少量飞溅冷却液隔离开，既降低导轨丝杠被异物卡滞的风险，也减少日常维护时的清洁工作量。

　　从结构设计逻辑来看，驱动端将伺服电机通过侧装转接座与模组端部连接，电机输出轴经联轴器对接滚珠丝杠，丝杠旋转带动内部滑块螺母将旋转运动转化为直线输出，滑块上方搭载钢制安装滑台，滑台表面预留多组螺纹安装孔，可直接固定工装夹具、吸盘支架、检测探头或小型作业头。模组两端布置限位安装位与机械防撞端盖，端部预留的油路/气路接口可对接自动润滑管路，定期向丝杠与导轨供给润滑脂，维持长期运行的传动精度。侧面排布的传感器安装槽可嵌入原点、正负极限光电开关，配合伺服系统的位置闭环，实现软限位与硬限位双重保护，避免滑台超程撞击端盖。

　　选型适配层面，200mm的短行程设计适配工位间距紧凑的桌面式自动化设备，模组整体宽度与高度控制在中小规格区间，安装时可通过基座型材底部的沉头孔直接锁附在设备机架台面，也可多组组合搭建XY两轴、XYZ三轴直角坐标运动平台；侧装电机的布局缩短了模组轴向总长度，在设备内部安装空间局促、轴向尺寸受限的场合，相比电机直连尾部的布局更易排布走线与周边机构。750W伺服电机提供足够的扭矩输出与动态响应能力，可带动中负载工件完成快速启停、点位定位、匀速进给等动作，运行过程中滑台运动平顺，导向刚性足以抵抗常规作业产生的径向倾覆力矩。

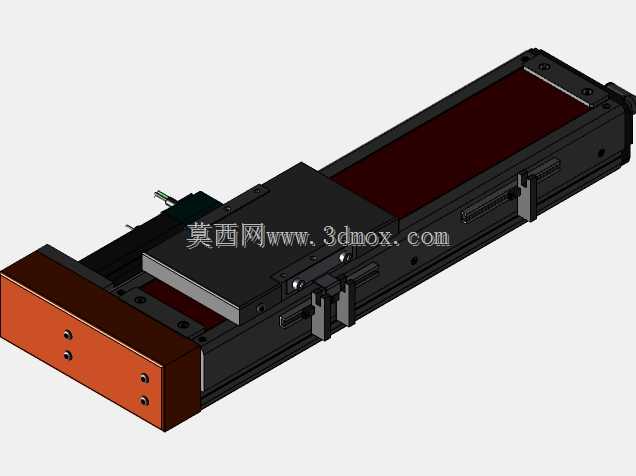

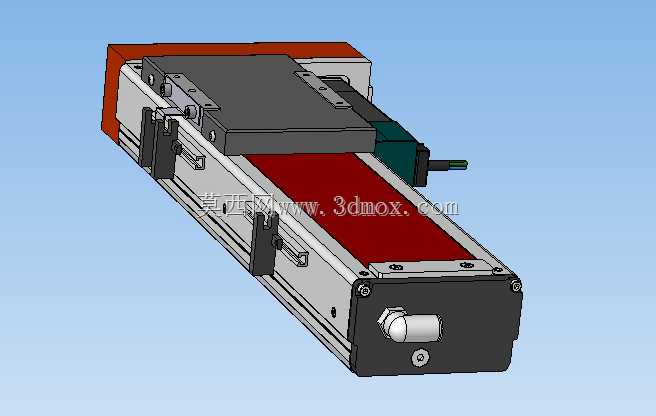

　　建模过程中完整还原了铝型材基座的截面筋位、滑台安装孔阵列、电机转接法兰、联轴器、端部密封端盖、防尘钢带压条、侧面传感器槽以及各紧固件的装配关系，各零部件配合层级清晰，没有出现运动件干涉的结构问题。防护结构的细节也做了完整呈现：红色防尘带沿模组长度方向覆盖滑块开口，随滑台移动同步收展，两端的张紧结构保证钢带贴合型材表面，不会在高速运动中翘起。端部的黑色端盖既起到封闭型材型腔、支撑丝杠轴承座的作用，也预留了维护拆装的工艺空间，后期更换润滑组件或调整丝杠预紧时无需完全拆解整机。

　　在产线实际部署时，这类模组常作为标准化直线轴单元使用，单根可完成推拉、顶升、移栽动作，多轴拼接后可完成平面轨迹插补作业，适配多品种小批量的柔性生产需求；结构上的模块化设计也让易损件维护、行程改型、电机功率替换都能快速完成，不需要重新设计整套传动链路。
