三菱HK-ST302W直流伺服电机结构设计

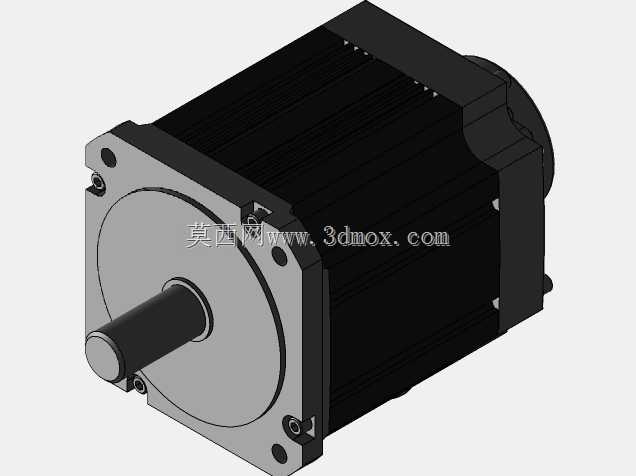

　　在自动化产线的进给轴驱动、精密检测设备的位移控制、工业机器人关节动力输出这类对转速精度、转矩响应有严苛要求的场景里，直流伺服电机始终是核心执行部件的主流选型，这次拆解建模的HK-ST302W型号，是三菱伺服产品线里适配中惯量负载的典型规格，日常接触的设备里，光伏组件串焊机的焊带牵引轴、3C产品点胶机的Z轴升降、包装机械的送膜辊驱动，都能见到同规格电机的应用。做这个三维模型的时候，最先梳理的是安装适配的边界条件，毕竟电机选型最先卡的就是安装尺寸能不能和设备机架匹配：前端法兰采用标准方形安装止口设计，止口的配合公差选的是H7/js6过渡配合，能保证电机输出轴和负载端的同轴度控制在0.02mm以内，避免长期运行出现轴封磨损、

　　轴承偏载的问题；法兰上的四个安装孔采用通孔设计，适配M6内六角螺栓的穿装，孔位的位置度公差严格按照伺服电机通用安装规范设定，能直接替换同功率段的其他品牌同尺寸电机，不用重新加工安装板。输出轴采用带键槽的圆柱轴设计，轴径19mm，键槽宽度6mm，轴伸长度40mm，这个尺寸是匹配300W功率段伺服的通用负载连接规格，不管是装同步轮、联轴器还是行星减速机输入端，都能直接适配标准件，不用额外做轴套转接。从结构设计的逻辑来看，这款电机的外壳采用轴向散热筋结构，黑色的散热筋沿定子外壳周向均匀分布，筋高8mm，筋厚3mm，相邻筋的间距6mm，这种设计是为了在电机持续额定转矩输出时，通过增大外壳和空气的接触面积，把定子绕组产生的热量快速散出去，

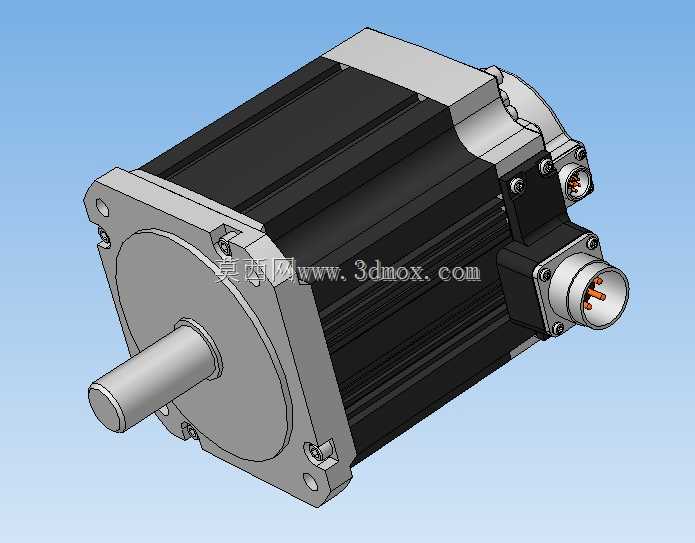

　　不用额外加装散热风扇就能满足IP65防护等级下的散热需求，适合有切削液飞溅、粉尘较多的车间环境使用。电机尾部集成了两个航空插头接口，靠上的小尺寸插头是编码器信号接口，靠下的大尺寸插头是动力电源接口，接口的安装座都做了O型圈密封结构，插头旋紧后能达到IP67的防护等级，避免车间里的油污、水汽进入接口造成信号干扰或者短路。建模的时候特意还原了电机内部的结构层次：最外层是带散热筋的定子机壳，内部嵌放定子铁芯和绕组，转子部分采用永磁体贴装结构，后端盖里集成了高精度增量式编码器，编码器的码盘和转子轴采用过盈配合连接，保证转速反馈的精度不会因为轴系窜动出现偏差；前后端的轴承采用深沟球轴承配对安装，前端轴承承受径向负载和少量轴向负载，后端轴承做浮动设计，抵消转子高速运转时的热伸长量，避免轴承出现卡滞。在实际设备调试的场景里，这款电机的转子惯量是0.87×10^-4kg·m²，适配的负载惯量比推荐在10倍以内，搭配对应的伺服驱动器时，能做到1kHz的速度响应带宽，不管是做点位定位还是连续轨迹运动，都能保证在3000rpm额定转速下的转速波动控制在±0.01%以内，低速运行时不会出现爬行现象。做三维建模的时候，特意把所有安装配合面的倒角、密封槽的尺寸、接线插头的避让空间都做了1:1还原，比如电机本体的总长度是158mm，最大外径是80mm，安装法兰的边长是100mm，这些尺寸都是按照实物测绘的数值设定，在做设备整体装配的时候，能直接用来做干涉检查，

　　提前排查电机和周围走线槽、防护罩、负载部件的空间冲突，不用等实物到厂再发现安装空间不足的问题。另外，电机的输出轴中心高是50mm，这个尺寸和安装板的定位高度直接相关，建模时把中心高的公差也做了标注参考，方便结构设计人员在做安装板加工图的时候直接标注对应尺寸，减少反复核对样本的时间。从功能特性上来说，这款直流伺服电机具备过载能力强的特点，短时最大转矩能达到额定转矩的3倍，在设备做快速启停、负载突变的工况下，不会出现丢步或者过载报警的问题，比如在贴标机的送标轴上，每次送标都需要瞬间加速到设定转速，靠的就是伺服电机的瞬时过载能力来保证送标长度的精度。建模过程中也还原了电机表面的所有细节，比如外壳的接地标识位置、铭牌的安装槽、端盖上的固定螺栓沉孔，这些细节虽然不影响结构装配，但在做设备三维渲染、方案汇报的时候，能让整体模型的真实度更高，不会因为细节缺失显得模型粗糙。
