DB11F板装D-sub连接器结构设计

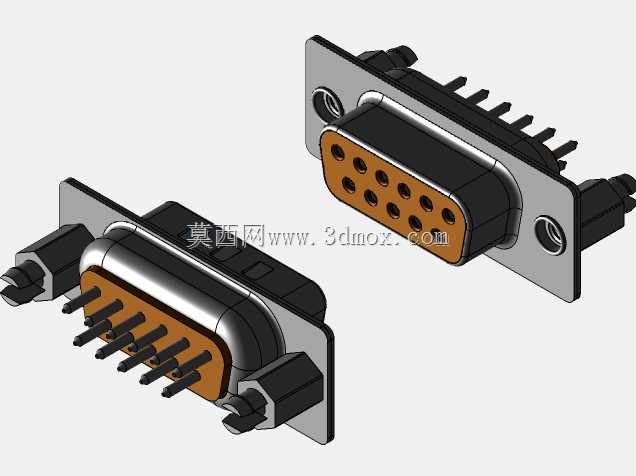

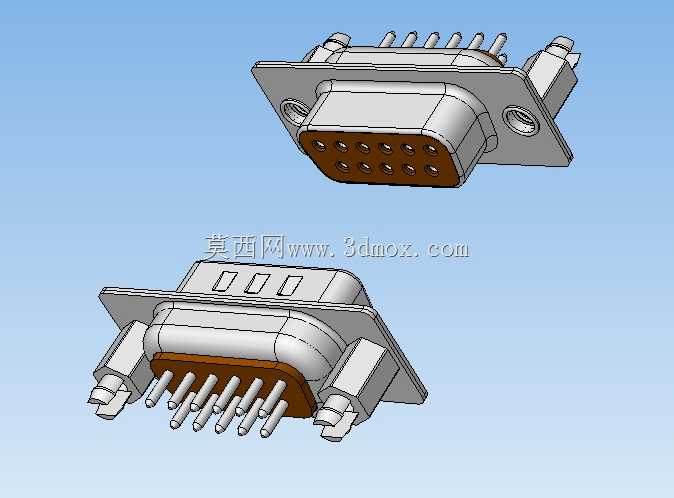

　　这款DB11F板装D-sub连接器，是工控设备、通讯板卡、测试仪器内部板对板、板对外信号连接场景中常用的接插部件，日常选型中常用来实现低速数字信号、小功率模拟信号的稳定导通，在工业控制IO板卡、老式串口通讯设备、仪器仪表信号接口上的应用十分普遍。从结构设计来看，这款连接器采用带法兰安装耳的板装结构，法兰耳上预留了标准安装孔，既可以在PCB波峰焊前通过定位柱先固定在板上避免焊接偏移，也可以通过螺丝将连接器整体锁固在设备面板开孔处，承受外部插拔时的侧向力，避免焊脚受外力拉扯出现脱焊、裂板问题。接触端部分，公端插针采用直插式设计，插针长度适配常规1.6mm厚度PCB的透焊要求，插针排布遵循D-sub系列标准的梯形排布规则，

　　依靠梯形壳体的不对称结构实现防呆，避免插反导致的信号接反、针脚弯折问题。绝缘体部分采用棕色耐温热固性塑料材质，能够承受波峰焊时的260℃高温冲击，不会出现熔融、变形、针位偏移的问题，同时绝缘材料具备足够的介电强度，相邻针脚之间不会出现高压击穿、信号串扰的问题。金属壳体采用锌合金压铸成型，表面做镀镍处理，一方面具备足够的结构强度，插拔过程中不会出现壳体变形，另一方面金属壳体可以实现连续的屏蔽导通，当设备做EMC测试时，能够将外部电磁干扰通过壳体导到设备机壳地，减少外界干扰对内部传输信号的影响，同时也能避免内部信号向外辐射干扰其他敏感电路。从安装边界尺寸来看，这款连接器的法兰安装孔距遵循DB系列9针、15针同规格的通用安装尺寸，

　　面板开孔尺寸可以直接沿用标准D-sub开孔模板，不需要单独调整开孔位置，对于做设备面板改型、旧板卡替换的场景来说，能够直接兼容原有安装位，不需要修改结构件设计。插针的伸出长度、焊盘直径都匹配常规PCB设计的标准封装，硬件工程师在画PCB封装时可以直接调用标准D-sub11公座封装，不需要单独测量尺寸做定制封装，能够减少设计阶段的重复工作量。设计过程中需要重点关注几个细节：一是插针与绝缘体的保持力，需要保证插针在多次插拔后不会出现后退、松动，避免焊盘处受力断裂，因此在绝缘体与插针的配合位置设计了倒扣结构，插针压入绝缘体后倒扣卡入绝缘体内的卡槽，能够承受至少50N的轴向拉力不出现位移。二是金属壳体与绝缘体的配合间隙，间隙控制在0.

　　1mm以内，既能够方便生产时的组装，又不会出现壳体晃动、屏蔽接触不良的问题，同时壳体边缘做了卷边处理，不会在组装、插拔过程中划伤操作人员的手，也不会割伤连接的线材外皮。三是对接端的导向结构，连接器对接端的壳体做了15度的导向倒角，插头对接时不需要完全对准就能顺着倒角滑入配合位，即使现场操作人员盲插也不会把针脚顶弯，提升现场接线的容错率。在实际应用中，这类连接器常用来连接设备内部的信号采集板与主控板，或者作为设备对外的通讯接口，连接外部的传感器、编程器、通讯线缆，相比板上直插的排针排母，它的结构强度更高，屏蔽性能更好，能够在有一定振动、电磁干扰的工业现场环境下保持稳定的信号连接，不会因为设备运行时的振动出现接触不良、信号中断的问题，也不会因为周边变频器、伺服电机的电磁干扰出现信号误码、传输异常的情况。另外，这款连接器的焊脚采用直插设计，相比贴片连接器的焊接可靠性更高，对于小批量生产、手工焊接的场景来说，焊接难度更低，不容易出现虚焊、连锡的问题，维修更换也更加方便，只需要用吸锡器把焊盘上的锡吸干净就能拆下更换，不需要专用的热风拆焊设备。
