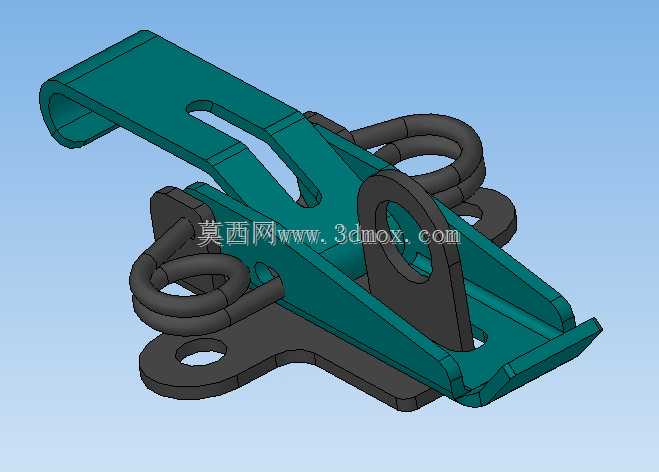

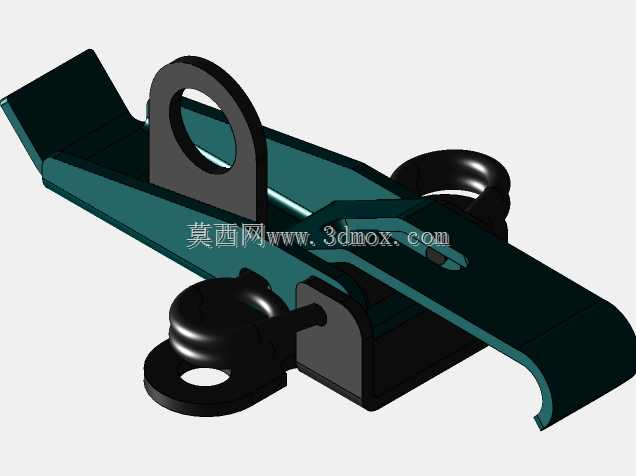

带开关位置锁定功能的拨动式切换闩锁结构

　　这类带开关位置锁定的切换闩锁，在小型机电设备舱门、户外机柜检修口、便携工业设备翻盖这类需要频繁开合、且要求开合状态明确锁止的场景里应用非常普遍，和普通无锁定搭扣不同，它能在开关两个位置都保持稳定的机械限位，不会因为设备运输振动、外部磕碰出现意外松脱或者自行锁闭的问题，很多做户外检测设备、小型工程机械外罩的结构工程师做选型时，都会优先考虑这类带双位锁定的闩锁结构。

　　从实际使用功能来看，这款闩锁的核心特性是集成了扭簧提供的复位预紧力，搭配冲压成型的锁体本体的异形卡槽，实现开位、锁位两个状态的硬限位：当锁扣处于开启位置时，扭簧的弹力会把锁舌卡入本体对应的开位卡槽，此时锁体不会因为重力或者小幅晃动落下，操作人员在进行设备内部检修、物料装填的时候，不需要额外用手扶住锁扣，完全避免了锁具意外回弹夹手或者遮挡操作空间的问题；当锁扣拨动到锁闭位置时，锁体前端的勾型结构会牢牢勾住配套的锁座，同时扭簧的预紧力会把锁体压入锁位卡槽，提供持续的拉紧力，让被连接的两个部件之间保持紧密贴合，不会因为设备运行的振动出现间隙、松脱，甚至在一定程度上能抵消被连接件的小幅形变带来的锁止失效风险。

　　设计这款结构的时候，首先要考虑的是冲压工艺的可行性，锁体本体采用的是单块钣金弯折成型的结构，没有多余的拼接部件，所有的卡槽、安装孔、勾边都是通过连续冲压、弯折工序一次加工出来，既控制了零件的加工成本，也减少了装配环节的零件数量，整体装配只需要把扭簧套在对应的转轴位置，卡入本体的扭簧定位槽，再把锁体通过转轴和安装底座连接即可，不需要额外的紧固件来固定扭簧，装配效率比多零件拼接的锁具高很多。其次是弹性参数的匹配，扭簧的线径、圈数、扭臂角度都是经过反复校核的：预紧力太小的话，锁止状态下的拉紧力不足，容易出现松旷，开位的锁定力也不够，容易自行滑落；预紧力太大的话，操作人员拨动锁扣的时候需要的操作力过大，使用手感差，长期使用还会加速转轴位置的磨损，缩短锁具的使用寿命。另外，锁体前端的勾边做了圆弧过渡处理，在锁闭过程中不会和锁座发生硬刮蹭，既能减少锁闭时的操作阻力，也能避免长期使用过程中勾边和锁座的接触面出现镀层脱落、锈蚀的问题。

　　从安装边界来看，这款闩锁属于表面安装式结构，安装底座上预留了两个沉头安装孔，不需要在被安装的板材上做复杂的沉台或者异形开孔，只需要按照安装孔位钻两个对应的通孔，用沉头螺丝从外侧固定即可，对安装板材的厚度适配范围比较宽，从1.5mm的薄钣金到5mm的工程塑料板、甚至薄铝板都可以稳固安装。锁体的整体外形做了扁平化处理，锁闭状态下突出安装表面的高度很低，不会在设备外表面形成突兀的凸起，既避免了设备搬运过程中勾挂其他物件，也能让设备的外表面更加整洁。需要注意的是，配套的锁座安装位置需要和锁体的勾边行程匹配，锁座的勾接面要和锁体勾边的运动轨迹垂直，安装时要保证锁体在锁闭状态下，扭簧的预紧力能让被连接件之间有1-2mm的压缩量，这样才能保证锁止的紧密性，不会出现间隙；如果被连接件之间有密封胶条的话，还要提前核算胶条的压缩反力，保证扭簧提供的锁止力大于胶条的最大反弹力，避免长期使用后胶条把锁扣顶开。另外，转轴位置的配合间隙要控制在合理范围，间隙太大的话锁体会出现左右晃荡，锁定位置的精度会下降，间隙太小的话，在有灰尘、少量锈蚀的情况下会出现拨动卡滞的问题，一般转轴和安装孔的配合间隙控制在0.1-0.15mm之间，既能保证转动顺畅，也不会有明显的松旷感。

　　在实际选型应用的时候，还要考虑使用环境的防护需求，如果是在户外高湿度、有盐雾的环境下使用，锁体和扭簧都要选用对应的防锈材质，比如304不锈钢冲压件搭配不锈钢扭簧，表面做钝化处理；如果是在普通室内设备上使用，采用冷轧钢冲压后做镀锌或者喷塑处理就能满足使用需求，成本也更低。这类闩锁和传统的螺丝紧固、普通搭扣连接相比，不需要借助额外工具就能实现快速开合，同时双位锁定的特性能明确指示当前的开合状态，操作人员通过锁扣的位置就能直观判断舱门是否锁好，不需要反复检查确认，在需要频繁开合的检修口、舱门位置使用，能大幅提升操作效率，也降低了因为锁具状态不明确带来的安全隐患。
