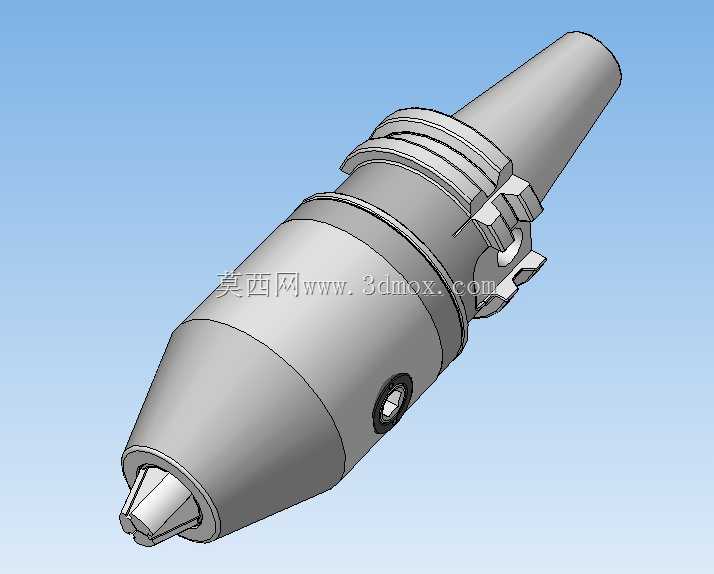

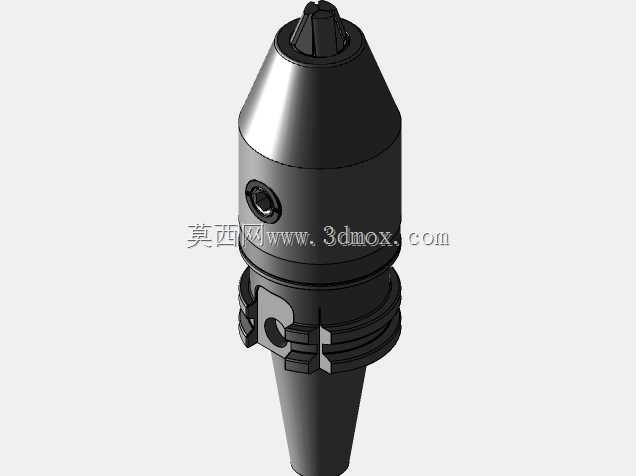

数控机床用0-16mm锥柄自紧钻夹头结构

　　在常规金属切削加工场景里，这类带锥度连接的钻夹头是立式加工中心、数控铣床、摇臂钻床等设备上出镜率极高的刀具夹持部件，主要承担直柄麻花钻、中心钻、铰刀等孔加工刀具的装夹固定任务，相比普通扳手锁紧的轻型钻夹头，锥柄连接的结构刚性更强，能承受更大的钻削轴向力与扭矩，在钢件、铸铁件的粗钻工序里也不容易出现刀具打滑、夹持偏移的问题。

　　从实际安装逻辑来看，这款夹头采用7:24锥度的刀柄连接端，和主流数控设备的主轴锥孔可以实现无间隙配合，锥柄部位的拉钉卡槽结构完全匹配主轴内部的拉爪锁紧机构，换刀时能被机械手准确抓取完成自动换刀动作，不需要人工额外调整安装位置。夹头的夹持范围覆盖0到16mm直径的直柄刀具，基本覆盖了常规孔加工工序里90%以上的刀具直径需求，车间日常加工不用频繁更换不同规格的夹头，能减少工装准备的辅助时间。

　　结构设计上，夹头的主体分为锥柄连接段、锁紧传动段、爪体夹持段三个部分，锥柄段做了加厚处理，避免高速旋转时锥面受力变形影响定位精度；锁紧段内置的螺旋传动结构，在旋转锁紧套的时候可以带动三个夹爪同步向中心收拢，实现对刀具的均匀夹持，不会因为单爪受力过大压伤刀具柄部，也能保证刀具的回转同轴度控制在0.02mm以内，减少钻孔时的孔位偏差。夹头侧面预留的锁紧孔，既可以用专用扳手辅助加力锁紧大直径刀具，也能在拆卸刀具时提供反向受力点，避免徒手拧不动锁紧套的问题。

　　从安装边界尺寸来看，夹头整体的悬伸长度经过优化，在保证16mm最大夹持行程的前提下，尽可能缩短了锥柄端面到夹头前端的距离，加工深孔或者靠近夹具侧壁的孔位时，不容易和工件、夹具发生干涉；夹头最大外径处做了圆弧过渡，没有突出的棱角，高速旋转时不会因为空气紊流产生额外的振动，日常清理切削液和铁屑的时候也不容易残留杂物。夹爪的内孔表面做了细密的防滑齿纹，但是齿纹深度控制在0.1mm以内，既可以提供足够的夹持摩擦力，又不会在刀具柄部留下过深的压痕，延长刀具柄部的使用寿命。

　　实际使用场景里，这类夹头既可以用于湿式切削，也能承受干式切削的高温，外壳的密封结构可以阻挡切削液和细铁屑进入内部的传动螺纹，日常维护只需要定期在锁紧螺纹处涂抹少量润滑脂，就能保证锁紧动作顺畅，不会出现卡滞、锁紧后无法松开的问题。和ER弹簧夹头相比，这种钻夹头不需要搭配不同内径的夹簧，更换不同直径的刀具时只需要旋转锁紧套调整夹持范围，操作更便捷，适合多品种小批量的加工场景，能大幅减少工装配件的管理成本。针对数控加工的自动换刀需求，夹头的整体重量做了动平衡校正，在8000转每分钟的转速下运行也不会出现明显的振动，能满足高速钻孔的加工要求，不会因为动平衡问题导致主轴轴承过早磨损。
