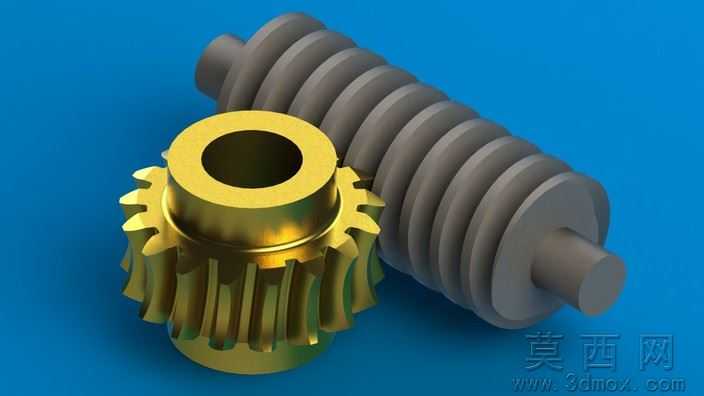

带台肩端面齿式传动齿轮三维建模作品

本齿轮三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械传动齿轮的设计规范，首先以齿廓渐开线方程为核心基准，通过草图绘制完成单个齿形的精准轮廓，结合圆周阵列特征完成全部轮齿的排布，保证齿距、齿厚、齿顶高、齿根高的参数完全符合对应模数齿轮的标准要求。模型主体结构包含中心安装轴孔、定位台肩、轮齿主体三个核心部分，中心轴孔的尺寸按照标准配合公差设计，可直接适配对应直径的传动转轴，台肩结构用于齿轮安装时的轴向定位，避免传动过程中出现轴向窜动，保障传动精度。建模过程中对齿根过渡圆角进行了精细化处理，还原真实机加工齿轮的圆角特征，避免应力集中问题，同时对台肩与轮齿的衔接处做了平滑过渡处理，还原真实零件的加工工艺特征。材质渲染阶段，模型赋予了使用过的旧金属材质，表面添加了轻微的氧化锈迹、油污残留与使用磨损痕迹，台肩位置还原了老旧齿轮常见的漆层脱落、磕碰痕迹，轮齿啮合面添加了均匀的磨损纹理，让渲染效果贴近实际工业场景中使用过的齿轮实物状态，光影渲染采用柔和的室内自然光，投射出清晰的轮廓阴影，充分展现齿轮的立体结构与细节特征。设计思路上，该模型兼顾了参数可编辑性与结构真实性，所有特征均保留建模历史，使用者可根据实际传动需求修改模数、齿数、轴孔直径、台肩高度等核心参数，快速生成适配不同传动场景的齿轮模型，可用于机械传动结构的虚拟装配、运动仿真、干涉检查，也可作为机械设计教学的演示案例，帮助学习者理解圆柱齿轮的结构特点与传动原理，模型同时导出了STEP、IGS等通用三维格式，可适配多数主流三维CAD软件打开使用，满足不同设计场景的使用需求。
