HF-JP353_B三菱交流伺服电机结构

　　在自动化产线的传动选型环节，伺服电机的结构适配性直接决定整套设备的定位精度与动态响应表现，这款HF-JP353_B型交流伺服电机的三维结构，完整还原了量产机型的所有装配细节，能为设备布局、安装干涉校验提供精准的数模支撑。从实际应用场景来看，这类中功率交流伺服电机常被用在数控机床进给轴、包装机械的牵引辊驱动、电子制造设备的贴片头位移传动、工业机器人关节驱动等对位置控制精度要求较高的工位，相比普通异步电机，它的转速闭环控制精度更高，低速运行时无爬行现象，转矩波动控制在极小范围内，能满足频繁启停、正反转切换的工况需求。

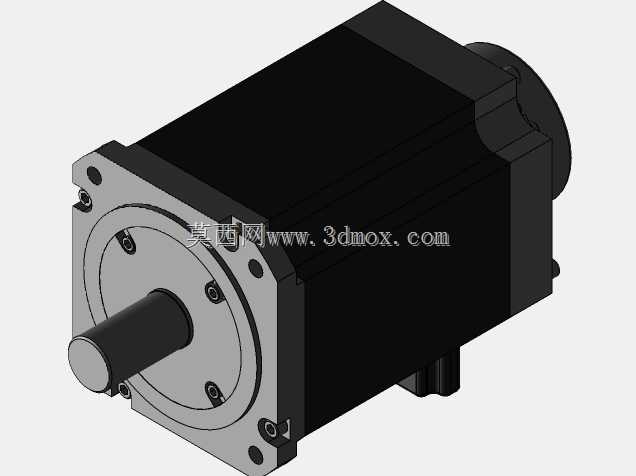

　　从结构设计思路来看，这款电机采用方形定子机座的设计，区别于传统圆形机座的伺服产品，方形外壳的安装贴合面更大，在设备安装板上固定时的抗扭转刚度更强，能降低电机高速加减速时的机身振动，机座表面的散热筋沿轴向排布，配合端盖的导热结构，能把定子绕组产生的热量快速传导到安装基体上，长时间额定负载运行时绕组温升控制在合理区间，避免高温导致的磁钢退磁问题。输出轴采用标准圆柱轴伸带键槽的结构，轴伸端的轴承选用深沟球轴承搭配角接触轴承的组合，既可以承受径向的传动带负载、齿轮啮合径向力，也能承受一定数值的轴向负载，适配丝杠直连、同步带传动、齿轮传动等多种连接方式，不需要额外加装转接轴承座就能满足多数常规传动场景的受力要求。

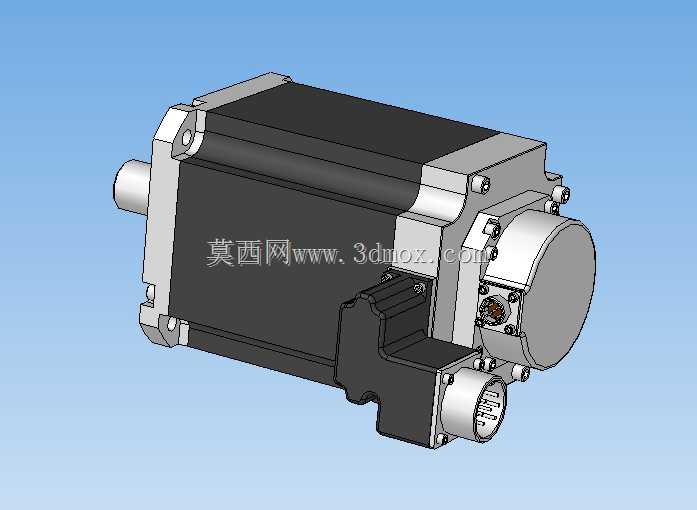

　　电机尾部集成了高分辨率编码器的安装腔体，编码器与转子轴采用锥面直连的装配方式，消除了连接间隙带来的位置反馈误差，编码器外侧的端盖做了密封结构设计，能阻挡车间环境中的粉尘、切削液雾气进入编码器码盘区域，避免码盘污损导致的反馈信号异常。电机侧面的接线腔体采用快插式航空接头设计，动力线、编码器线的接头做了防呆定位，现场装配时不会出现插错针脚的问题，接头的防护等级满足工业车间的常规使用要求，接线腔体和定子内腔之间做了密封隔离，即使接头区域出现凝露也不会渗入电机绕组部分。

　　做设备布局设计时，需要重点关注这款电机的安装边界尺寸：电机的方形机座四个安装孔采用对称分布设计，孔位公差符合通用伺服电机的安装尺寸标准，和同功率段的其他主流品牌伺服电机安装孔位具备互换性，不需要重新加工设备安装板就能完成替换；电机的总长度包含轴伸、编码器端盖的完整尺寸，在做轴向布局时要预留出接线的弯曲半径空间，避免动力线过度弯折导致的线芯断裂；电机轴伸的同轴度、安装止口的圆跳动都符合伺服产品的精度标准，和丝杠、联轴器装配时不需要做额外的校正就能满足传动同轴度要求，能减少现场装配的调试工作量。

　　从功能特性来看，这款电机的转子采用高磁能积的稀土永磁材料，转子惯量匹配区间覆盖多数中载传动场景，搭配对应的伺服驱动器时，能实现位置模式、速度模式、转矩模式三种控制方式的切换，在收卷类工位可以切换到转矩模式实现恒张力控制，在定位输送工位切换到位置模式实现精准位移控制，在主轴类驱动工位切换到速度模式实现稳速运转。电机的整体结构做了动平衡校正，额定转速运行时的振动幅值控制在标准范围内，不会因为自身振动影响设备末端的定位精度，机座的接地端子设置在接线腔体旁，方便现场做可靠接地，避免电磁干扰影响周边传感器、控制器的正常运行。
