工业用阶梯式T型槽螺母三维设计作品

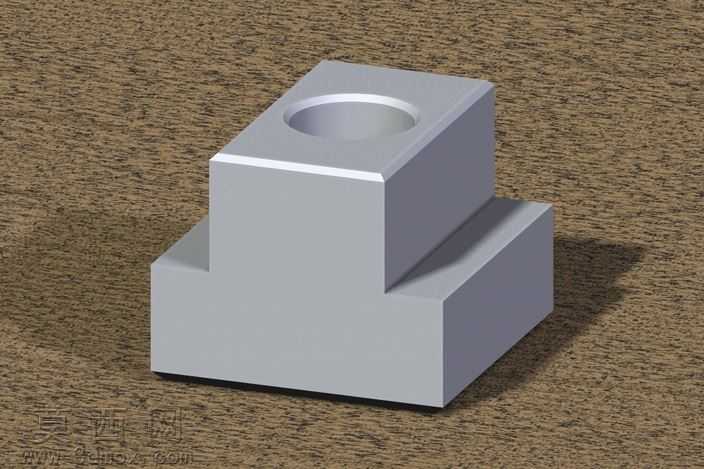

本作品为工业装配场景常用的T型螺母三维建模作品，建模过程严格遵循机械紧固件的实际生产尺寸规范，采用参数化建模思路完成整体结构搭建。建模初期先梳理T型螺母的功能逻辑：该零件主要用于T型槽工作台、工业铝型材框架的槽内锁紧装配，因此整体采用阶梯式方块结构，下部宽边用于嵌入T型槽内实现周向防转，上部窄台用于凸出槽面配合螺栓完成锁紧，中心同轴设置内螺纹通孔，用于匹配对应规格的外螺纹紧固件。建模阶段先绘制下部基座的二维草图，通过拉伸命令生成下层长方体基体，再以上层端面为基准绘制上层凸台的草图，二次拉伸形成阶梯结构，随后在凸台中心绘制螺纹底孔草图，拉伸切除生成通孔结构，再通过软件内置的螺纹装饰线功能标注内螺纹规格，还原真实零件的螺纹特征。细节处理上对所有棱边添加了符合工业生产标准的微小倒角，既还原了实际零件去毛刺处理的工艺特征，也避免渲染时棱边出现过于锐利的失真效果。材质设置阶段选用了工业紧固件常用的45号钢材质参数，调整金属材质的漫反射、粗糙度与反射参数，还原碳钢零件哑光银灰的金属质感，同时添加了轻微的表面磨砂纹理，模拟冷镦或机加工后的零件表面状态。渲染阶段采用柔和的侧上方主光源搭配环境补光，清晰呈现阶梯结构的层次关系与中心孔的结构特征，投影采用软阴影参数，让零件展示效果更贴近真实工业样件的拍摄质感。结构设计上充分考虑了T型螺母的实际使用场景，下部基座的宽度与厚度尺寸匹配标准T型槽的槽宽与槽深参数，保证零件可以顺畅嵌入槽内且不会出现晃动，中心螺纹孔的位置与上下阶梯的同轴度严格控制在机械加工公差范围内，避免实际装配时出现螺栓偏斜、锁紧卡滞的问题。整体模型结构简洁规整，特征参数完整，既可以用于机械装配场景的虚拟装配仿真，也可以作为机械基础零件教学的演示素材，帮助学习者快速理解T型螺母的结构特点与装配原理。
