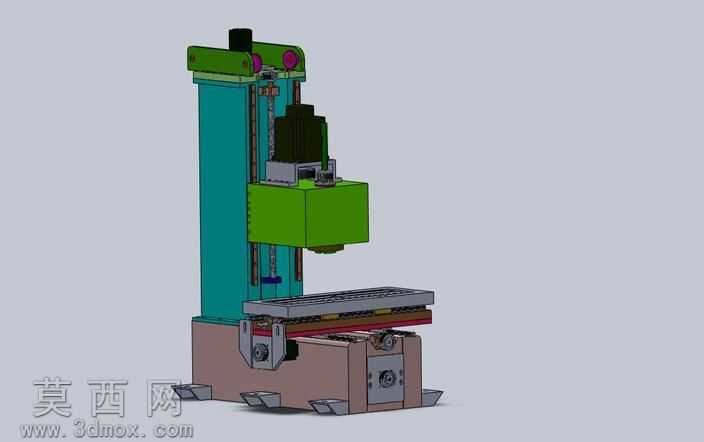

立式压合装配工装设备三维结构

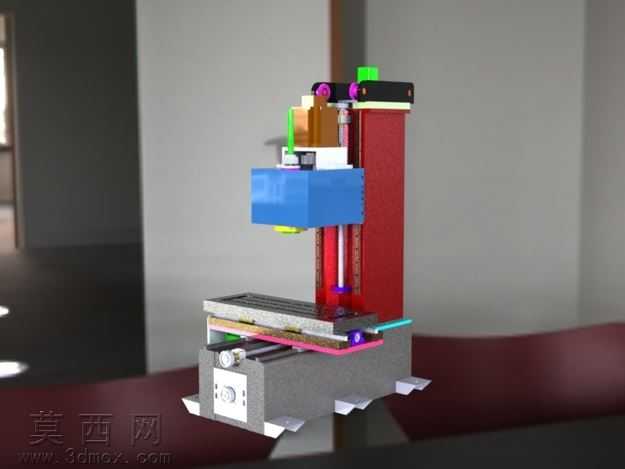

本作品为立式压合装配类工装设备的三维建模成果，建模过程严格遵循机械设计的实际生产逻辑，以SolidWorks为核心建模工具，采用自底向上的装配体建模思路完成整体搭建。首先从底部承载基座开始构建，基座部分设计为带定位安装槽的箱式焊接结构，建模时通过拉伸、切除特征完成基座主体的轮廓塑造，对基座上的安装孔位、定位销孔采用异形孔向导功能精准生成，还原实际加工的孔位公差配合要求，基座表面赋予磨砂铸铁材质，搭配深灰色金属质感渲染参数，还原铸造基座的真实视觉效果。中部为工件承载滑台机构，建模时重点还原滑台的直线导向结构，包含线性导轨、滑块限位块、滑台驱动凸轮组件，导轨部分采用装配约束完成与基座的定位配合，对滑台表面的工件定位夹具单独建模，夹具上的仿形定位槽通过曲面切除特征生成，确保与待装配工件的轮廓完全匹配，滑台材质赋予45号钢调质后的亮金属质感，对滑动配合面做抛光质感处理，区分加工面与非加工面的视觉差异。上部为压合执行模组，核心包含立式驱动缸体、导向柱组、压合头安装板、缓冲限位组件，建模时对驱动缸的缸筒、活塞杆、端盖分别建模后完成装配，导向柱与导向套之间添加同轴度配合约束，还原实际装配的运动间隙，压合头部分根据压合工艺需求设计为可拆卸式结构，建模时预留安装螺丝孔位，方便后续更换不同规格压头，压合模组的缸体部分赋予阳极氧化绿色涂层材质，导向柱赋予镀铬亮面金属材质，缓冲组件赋予聚氨酯橡胶材质，通过材质区分清晰展现各部件的功能属性。整体装配完成后添加了静态干涉检查，确保各运动部件在行程范围内无碰撞干涉，渲染阶段采用三点布光方案，主光源从侧上方打亮设备主体轮廓，辅光源补全暗部细节，背光源勾勒设备边缘轮廓，最终呈现出结构清晰、部件分明的立式压合工装三维效果，完整还原了该类设备从基座承载、工件定位到压合执行的全流程结构逻辑，可用于工装设计方案展示、装配工艺培训以及后续工程图纸的导出参考。
