自行车车架跳汰工装夹具三维结构设计

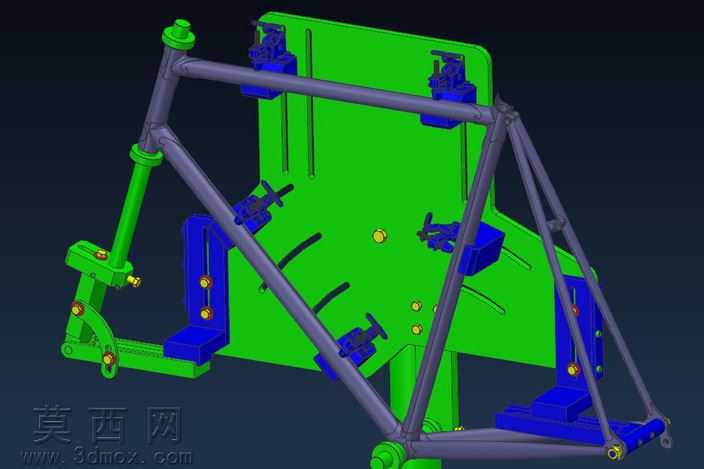

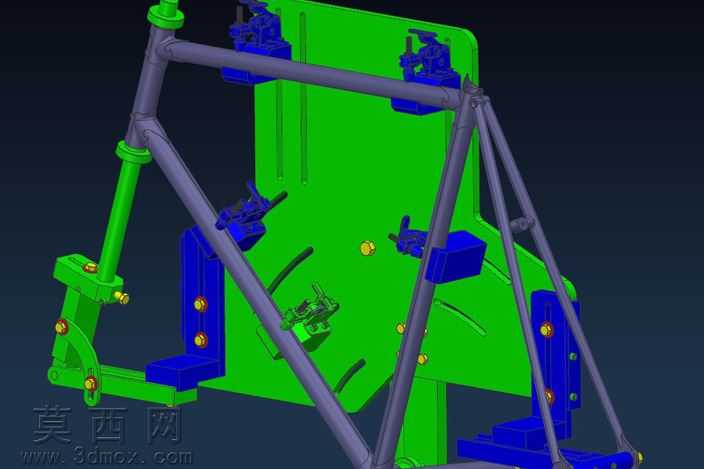

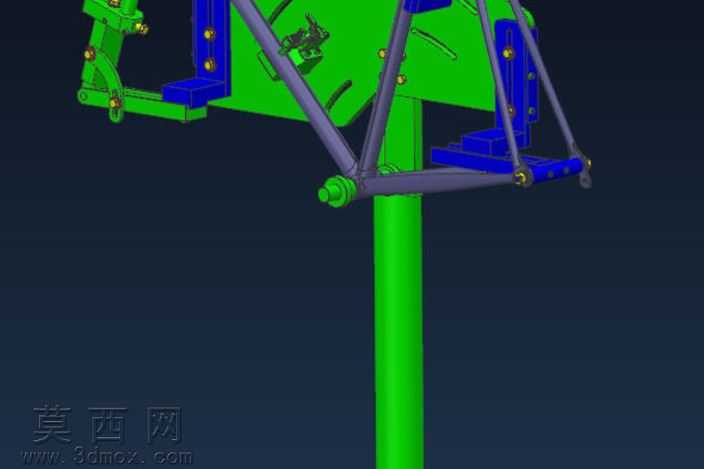

本作品为自行车车架组装定位用跳汰工装夹具的三维建模成果，建模过程中严格遵循自行车车架生产组装的实际工艺需求，针对自行车架管材多、空间角度复杂、定位精度要求高的特点完成整体结构搭建。建模阶段首先完成基准安装立板的结构绘制，作为整套夹具的承载基础，绿色的基准立板上预留了多组调节槽与安装孔位，可适配不同尺寸规格的自行车车架装夹需求，立板表面的定位凸点与刻度标识结构，能够辅助操作人员快速完成装夹位置的初定位。针对自行车架的前叉安装位、中轴安装位、后三角安装位、座管安装位等关键定位节点，分别设计了独立的蓝色夹持定位模块，每个夹持模块均配置了可调节的压紧手柄与定位顶销，能够实现对金属管材的多点柔性夹持，既保证装夹过程中车架不会发生位移变形，又能避免刚性夹持对管材表面造成的压伤。车架主体的管材结构按照常规通勤自行车的管径比例与空间角度完成建模，紫色的车架管材精准还原了上管、下管、座管、后上叉、后下叉的空间衔接关系，前叉位置的绿色夹持结构可实现前叉与头管的同轴度定位，保证组装过程中头管角度符合设计要求。材质渲染阶段针对不同功能部件做了区分处理：基准承载板采用哑光绿色工程塑料质感渲染，突出工装的基础承载属性；夹持定位模块采用深蓝色金属烤漆质感，体现夹具部件的耐磨刚性属性；车架管材采用深灰色哑光金属质感，还原自行车金属车架的真实材质表现；调节旋钮、压紧螺栓等标准件采用亮金色金属渲染，清晰区分活动调节部件与固定结构。整套夹具的结构设计充分考虑了自行车车架组装过程中的操作便利性，所有夹持手柄均设置在操作人员易触碰的位置，定位销的插拔行程经过合理优化，无需额外工具即可完成快速装夹与拆卸，同时各定位模块的安装位置可通过立板上的滑槽进行横向与纵向调节，能够兼容多型号自行车车架的跳汰组装作业，有效提升车架组装的定位精度与生产效率，减少人工对位产生的角度误差与尺寸偏差。
