动力系统用精密凸轮轴三维结构设计

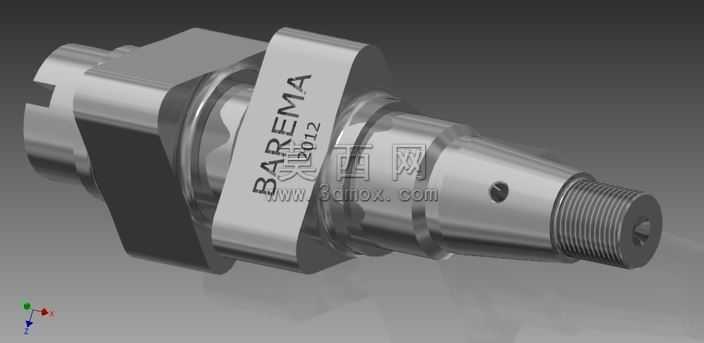

本凸轮轴三维模型采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，从基础轴段的回转特征搭建入手，先通过旋转凸台命令生成主体轴身的基础轮廓，依次定位各凸轮安装位、轴颈段、端部螺纹连接段的轴向尺寸与径向公差基准，确保各轴段同轴度符合传动件设计要求。模型针对凸轮安装基座的异形结构采用多特征组合建模方式，通过拉伸、切除、倒角命令完成方形定位基座的成型，对基座与轴身的衔接位置做了圆角过渡处理，还原实际零件的应力释放结构设计，避免应力集中导致的零件失效。端部锥面与外螺纹段的建模严格参照机械连接标准，锥面角度、螺纹牙型参数均匹配通用传动连接件的装配要求，端面的内六角工艺孔、锥面定位小孔等细节特征均完整还原，保证模型可直接用于装配干涉校验。材质渲染阶段采用金属镀铬材质模拟实际零件的表面处理效果，调整材质反射率、粗糙度参数还原机加工金属的哑光金属质感，对轴颈、螺纹等精加工面适当提高高光参数区分不同加工面的工艺差异，基座侧面的标识字符采用包覆特征实现，还原实物的标识刻印效果。模型结构完整覆盖凸轮轴的功能分区：左端的开槽结构用于传动端的周向定位，中间的方形基座用于凸轮组件的安装固定，锥面段用于装配导向，外螺纹段用于端部锁紧固定，各结构的尺寸比例均参照实际动力系统凸轮轴的设计规范，可用于动力系统的装配仿真、运动学分析以及教学演示场景，建模过程中保留了完整的特征树，可根据实际设计需求快速修改各轴段直径、凸轮安装位间距、螺纹规格等参数，适配不同功率等级的动力传动系统设计要求。
