内燃机动力输出用多拐曲轴结构设计

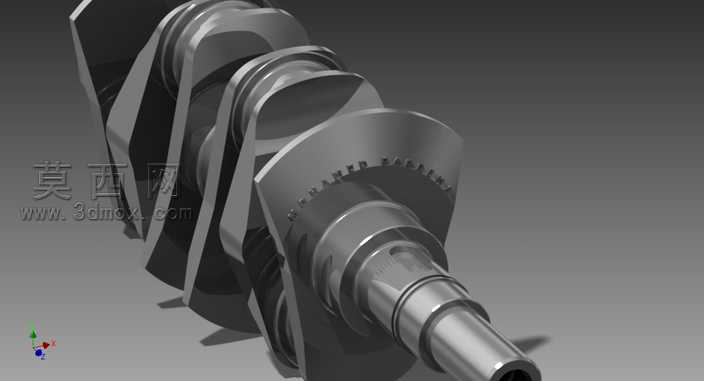

本曲轴模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循内燃机曲轴的实际设计规范，首先以主轴颈的公共轴线为全局定位基准，依次完成各段主轴颈、连杆轴颈、曲柄臂、前端轴、后端法兰以及平衡配重块的特征创建。建模阶段优先采用旋转凸台指令完成各轴段的基础回转体结构，保证各轴颈的同轴度公差符合设计要求，针对连杆轴颈与主轴颈的偏心距参数，通过精确的尺寸约束实现精准定位，确保曲柄半径与对应内燃机的冲程参数完全匹配。针对曲柄臂与轴颈的过渡圆角位置，建模时采用可变半径圆角特征进行处理，还原实际加工中的应力缓释结构，避免应力集中导致的部件失效问题；平衡配重块部分通过拉伸凸台结合切除指令完成轮廓构建，其配重质量经过参数化计算，可抵消活塞连杆组往复运动产生的一阶、二阶惯性力，保障发动机运转的平稳性。材质渲染阶段，整体曲轴部件赋予锻钢金属材质，调整材质的粗糙度、金属度参数模拟模锻加工后的金属表面质感，轴颈位置添加轻微的磨削纹理效果，还原精加工后的表面状态，配重块非加工面设置相对粗糙的质感，区分加工面与非加工面的视觉差异。渲染时采用三点布光方案，主光源从侧上方投射突出曲轴的结构轮廓与金属反光，辅助光源补充暗部细节避免结构阴影过深丢失细节，环境光采用低强度的冷色调光平衡整体画面色温，最终渲染效果清晰展现各轴段的层级关系、曲柄的排布角度以及整体结构的厚重感。结构设计上，该曲轴采用全支撑结构布置，相邻两个连杆轴颈之间均设置主轴颈进行支撑，大幅提升曲轴的整体抗弯刚度，可适配多缸内燃机的动力输出需求；前端轴预留皮带轮、正时齿轮的安装定位结构，后端法兰设置螺栓孔用于连接飞轮组件，各油道位置通过隐藏的内部切除特征完成润滑油路的构建，还原实际曲轴的润滑通路设计，可直接用于内燃机结构教学、动力系统装配干涉检查以及相关工程设计参考。
