车轴工位管道连接传动组件结构设计

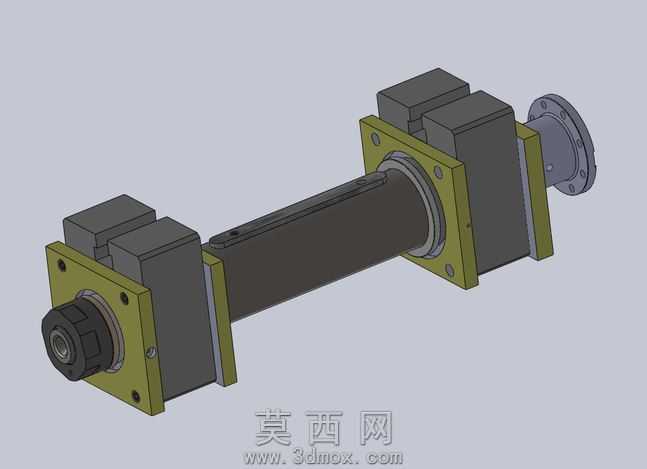

本模型采用SolidWorks进行全参数化三维建模，整体围绕车轴工位的管道生产装配需求完成结构设计，建模过程中严格遵循机械装配的公差配合规范，对每一处连接结构都做了贴合实际生产的参数约束。从渲染表现来看，模型对不同构件的材质做了清晰区分：两端的方形安装座采用哑光灰铸铁材质表现，还原铸铁构件的磨砂质感与厚重感；中间的连接法兰盘做了氧化发蓝的金属质感处理，呈现工业金属的冷硬光泽；中心的长轴类管道主体采用深灰哑光钢材材质，表面做了细微的拉丝纹理处理，还原无缝钢管的真实表面状态；端部的锁紧调节旋钮做了发黑处理的金属质感，突出调节构件的功能属性。结构设计上，组件采用对称式双安装座布局，两端方形安装座预留了标准螺栓安装孔位，可直接与工位机架完成固定装配；安装座与中心管道之间通过法兰盘实现定位连接，法兰盘上均匀分布螺栓孔，保证连接的同轴度与结构强度；管道一端设置带锁紧螺母的调节端，可实现装配后的轴向位置微调，适配不同工位的安装尺寸偏差，另一端设置带连接法兰的外接端，可与外部输送管道完成快速对接。设计思路上，该组件优先考虑车轴生产工位的管道输送稳定性需求，整体结构摒弃冗余设计，所有构件均服务于管道的固定、连接与位置调节功能，既保证了装配后的结构刚性，又预留了足够的安装调节余量，可直接适配车轴生产线上的乳化液输送、气动管路排布等实际生产场景，建模过程中对所有配合面都做了干涉检查，确保虚拟装配状态下无结构冲突，可直接导出工程图用于实际加工生产参考。
