焊接式高控股锚点金属结构设计

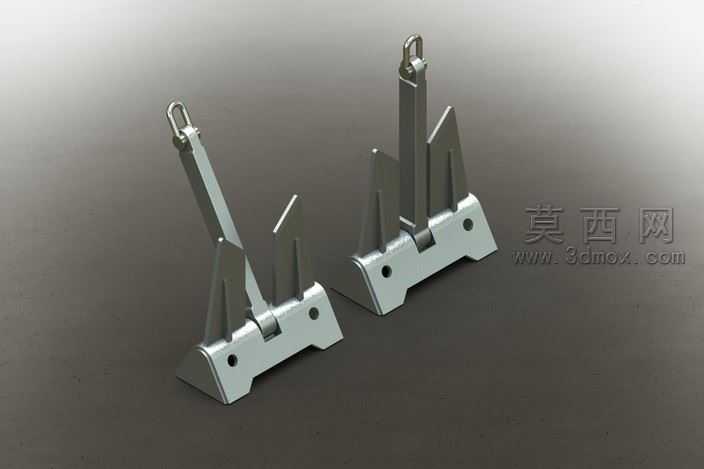

本作品为焊接版本的高控股锚点结构，采用三维建模软件完成全参数化设计，建模过程中严格遵循焊接构件的工艺规范，对每一处拼接焊缝的位置、焊脚尺寸都做了精准的几何定义，避免后续生产中出现焊接干涉、应力集中的问题。渲染阶段采用金属哑光钢材质，调整材质的粗糙度、金属度参数还原碳钢构件经喷砂处理后的真实质感，场景采用柔和的侧上方打光，清晰呈现构件的棱边倒角、安装孔位、铰接结构的细节，同时通过阴影层次凸显结构的立体感。从结构设计来看，底部为带两个安装通孔的梯形承重底座，底座向上延伸出对称的三角加强筋板，筋板之间通过铰接轴连接可翻转的长条形锚臂，锚臂顶端设置有挂接吊环结构，锚臂两侧设置有楔形卡位片，可在锚点受力时实现自动锁止，防止挂接构件滑脱。设计思路围绕高承重工况下的锚点使用需求展开，整体采用焊接拼接的工艺方案，相较于一体铸造成型的结构，焊接版本的生产门槛更低，可通过常规钢板切割、折弯、焊接工序完成制作，同时三角加强筋的结构设计能够在控制整体重量的前提下大幅提升底座的抗弯折、抗形变能力，铰接位置预留了标准的轴销安装间隙，保证锚臂翻转动作顺畅无卡滞，底座的安装孔位按照通用安装间距设计，可直接适配多数现有安装基面的固定需求，楔形卡位片的角度经过反复校核，能够在挂接构件受拉时自动贴合锚臂形成锁止力，拉力越大锁止效果越强，有效提升锚点使用的安全系数。建模过程中对所有锐边都做了0.5mm的倒角处理，既符合实际生产中的去毛刺工艺要求，也避免渲染时出现锐边过曝的问题，材质区分上对铰接轴、吊环等活动受力部件采用了略亮于主体底座的金属材质，清晰区分不同功能的构件，方便查看结构装配关系。
