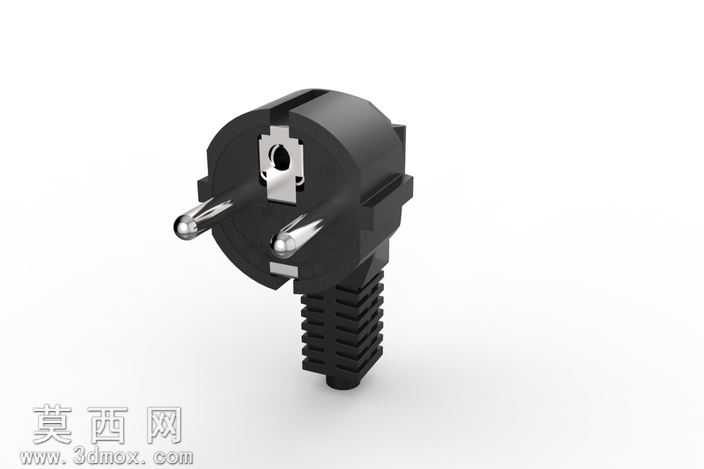

直角右斜舒克电源插头三维结构设计

本作品为直角右斜式Schuko电源插头的三维建模设计，建模过程严格遵循欧标Schuko插头的工业尺寸规范，采用参数化建模方式完成整体结构搭建。建模阶段首先完成插片基座的主体轮廓构建，针对插头的直角出线结构做了专门的结构优化，将出线方向与插片轴向设置为90度夹角，适配墙面插座旁狭窄空间的使用场景，避免插头出线弯折造成的线缆损伤。插片部分按照标准Schuko插头的尺寸参数，构建了两个圆柱形接地插销与侧边接地接触弹片的精确结构，还原了插销端部的圆弧过渡设计，保证插拔过程的顺滑度与接触稳定性。插头外壳部分采用分体式结构建模，区分了前盖插片固定座与后盖线缆防护套两个主要部件，后盖尾部设计了多道环形防弯折筋位，通过等距排列的环形凸起结构，提升线缆根部的抗弯折性能，延长电源线使用寿命。材质渲染阶段，为插头外壳赋予哑光黑色阻燃PC材质，调整材质的粗糙度参数还原工程塑料的细腻磨砂质感，插片部分赋予抛光镍金属材质，添加轻微的反射效果模拟金属镀层的光亮质感，接地弹片部分设置为略带哑光的金属材质，区分不同金属部件的加工工艺差异。设计过程中重点考量了插头的人机交互结构，右斜的插片布局适配用户插拔时的手部施力角度，降低插拔过程的施力难度，外壳表面做了细微的防滑纹理处理，提升手部握持时的摩擦力。整体模型完整还原了直角Schuko插头的所有结构细节，包括内部的插片固定卡槽、线缆压线结构、外壳扣合定位结构，各部件之间的装配间隙按照实际生产公差设置，可直接用于结构验证、产品展示或者3D打印原型制作，模型的布线规整，曲面过渡顺滑，无破面、重叠面等建模问题，可适配不同三维软件的编辑修改需求。
