管道吊运专用圆弧夹钳起重吊具

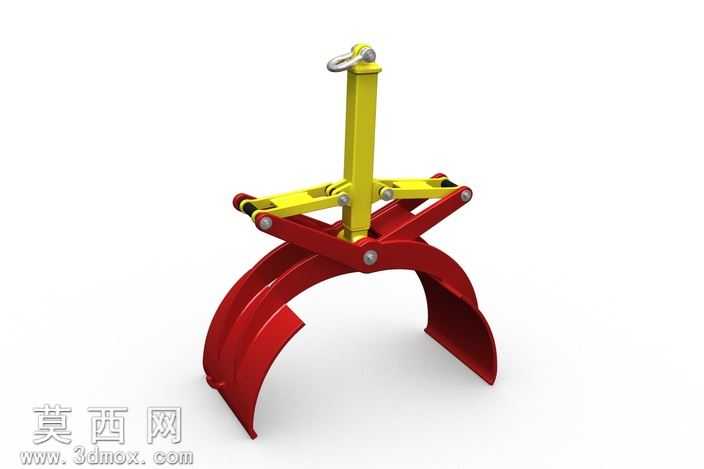

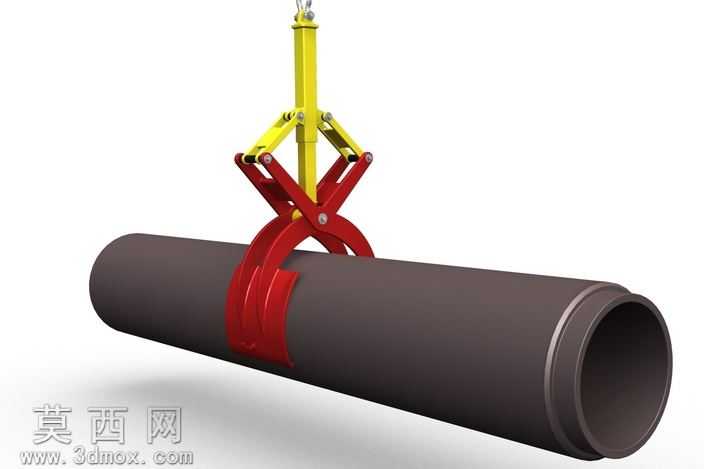

本模型为管道吊运专用的机械式起重夹钳，整体采用连杆式自锁紧结构设计，建模过程中首先完成核心受力部件的参数化搭建：顶部设置带吊环的竖直导向立柱，作为夹钳与起重设备吊具的连接承载结构，吊环采用闭合环形结构，适配常规吊钩、卸扣的连接尺寸，建模时严格控制吊环内径与立柱顶端销轴的配合公差，保证吊装过程中吊具转动灵活无卡滞。中部为对称布置的四组连杆传动结构，通过多组铰制孔螺栓销轴实现各连杆的铰接连接，建模时对每处销轴的同轴度、连杆铰接孔的间隙配合进行了精准还原，确保夹钳开合动作顺畅，当顶部吊点受向上拉力时，连杆机构会同步带动两侧夹臂向内收拢，依靠被吊工件的重力自动实现锁紧，工件重量越大锁紧力越强，从结构原理上避免吊运过程中工件滑脱的风险。下部为一对对称的圆弧型夹爪，夹爪内弧面按照大直径圆形管道的外轮廓曲率设计，建模时特意加大了夹爪与管道的接触弧长，有效分散夹持应力，避免夹伤管道外壁，同时夹爪边缘做了圆弧倒角处理，防止尖锐棱边刮损管道表面防腐层。材质分配上，主体受力的夹臂、连杆、立柱部分采用高强度合金结构钢材质，渲染时赋予哑光锰钢红的金属漆面效果，还原工程起重吊具的真实涂装；铰接销轴、顶部吊环部分做镀锌防锈处理，渲染为亮银色金属质感，区分不同功能部件的材质差异。设计过程中充分考虑实际工况的使用需求，整体结构无额外液压、电气驱动部件，纯机械结构可靠性高，维护成本低，夹钳开合行程适配大口径管道的外径范围，可广泛应用于市政施工、管道铺设、管材仓储转运等场景的圆形管材吊装作业，建模时对所有部件的壁厚、铰接处的加强筋结构都做了还原，保证模型结构符合真实起重吊具的强度设计逻辑，渲染阶段采用工作室均匀布光，清晰展现各部件的连接关系与结构细节，直观呈现夹钳的工作原理与外观形态。
