标致508车窗升降适配固定支架

　　在乘用汽车车门系统的维修替换场景中，玻璃升降器的连接适配部件属于高频损耗的结构件，尤其是使用年限较长的车型，原厂塑料卡扣支架受温度交变、升降受力反复冲击后，容易出现脆裂、卡扣松脱的问题，直接导致车窗玻璃升降卡滞、错位甚至无法正常启闭，这类故障在标致508车型的左右前门结构中较为常见，该适配结构正是针对这一维修痛点开发的替换件。从实际装车功能来看，该部件承担着玻璃托架与升降器金属滑轨之间的连接定位作用，一侧的卡扣结构需要牢牢卡接在玻璃底部的安装槽位内，另一侧的导向卡槽需要与升降器的金属冲压滑轨形成稳定的滑动配合，在玻璃升降的全行程内，既要保证滑动过程无卡滞旷量，也要承受玻璃自身重量带来的垂直载荷，

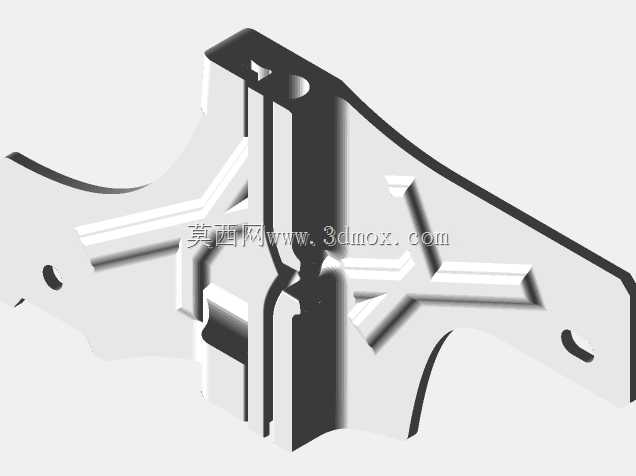

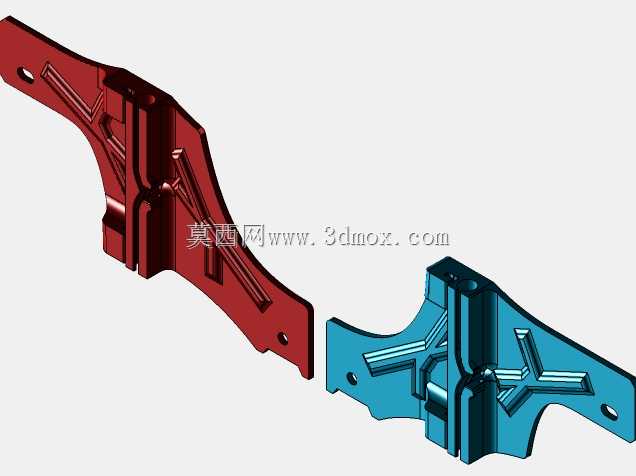

　　以及车辆行驶过程中车门振动带来的横向冲击载荷。设计过程中首先还原了原厂金属支架的安装孔位边界，所有安装定位孔的中心距、孔径公差完全匹配原厂升降器的安装基准，不需要对车门钣金、升降器本体做任何二次打孔或修磨处理，能够直接替换损坏的原厂塑料支架，左右门的结构分别做了镜像适配，对应车门内的安装空间做了边缘避空处理，不会和车门内的防撞梁、线束、防水膜产生运动干涉。材料选型上优先考虑了车用部件的耐候性需求，推荐使用ASA或者类ABS的工程材料打印，这类材料的抗紫外线能力、耐高低温性能优于普通PLA材料，在-30℃到80℃的车门工作温度区间内，不会出现低温脆裂、高温软化的问题，100%填充的打印参数能够保证结构的整体强度，

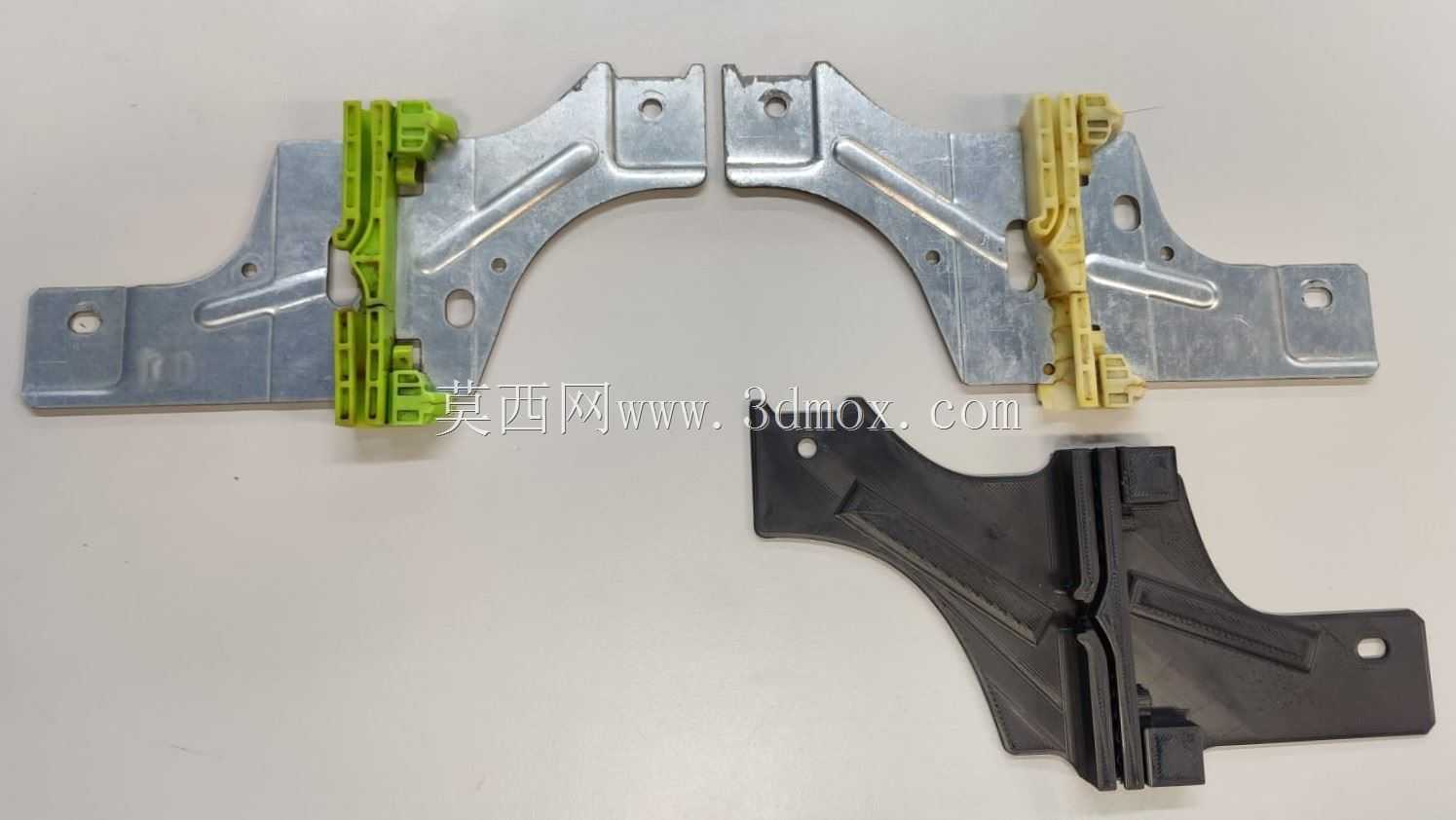

　　满足升降过程中的受力要求，不会因为反复受力出现连接部位断裂的问题。从结构细节来看，金属冲压支架部分的弯折弧度完全贴合车门内板的曲面走向，塑料卡扣部分的卡槽尺寸做了0.2mm的过盈配合设计，安装后能够和玻璃托架形成紧密的卡接，不会出现使用过程中松脱的问题，导向槽内部的滑动面做了轻微的倒角处理，减少和金属滑轨之间的滑动摩擦阻力，降低升降过程中的异响概率。安装边界上，该部件的整体外轮廓尺寸完全控制在原厂支架的占用空间范围内，最厚处的壁厚不超过原厂件的设计厚度，安装后不会和玻璃内表面、车门内饰板产生摩擦，滑动行程的上下极限位置和原厂支架完全一致，不会出现玻璃升顶不到位、下降超程的问题。在实际维修场景中，

　　这类3D打印适配件能够解决原厂配件采购周期长、单独配件不单独售卖的问题，不需要更换整个玻璃升降器总成，仅替换损坏的连接支架即可完成故障修复，大幅降低维修成本，同时结构强度能够满足日常使用的载荷要求，适配性完全覆盖标致508车型的左右前门升降器安装需求，安装过程和原厂件的拆装流程完全一致，维修人员不需要额外学习新的安装工艺，按照常规车门玻璃升降器维修流程即可完成替换作业。
