分体式涡轮流体输送泵结构设计

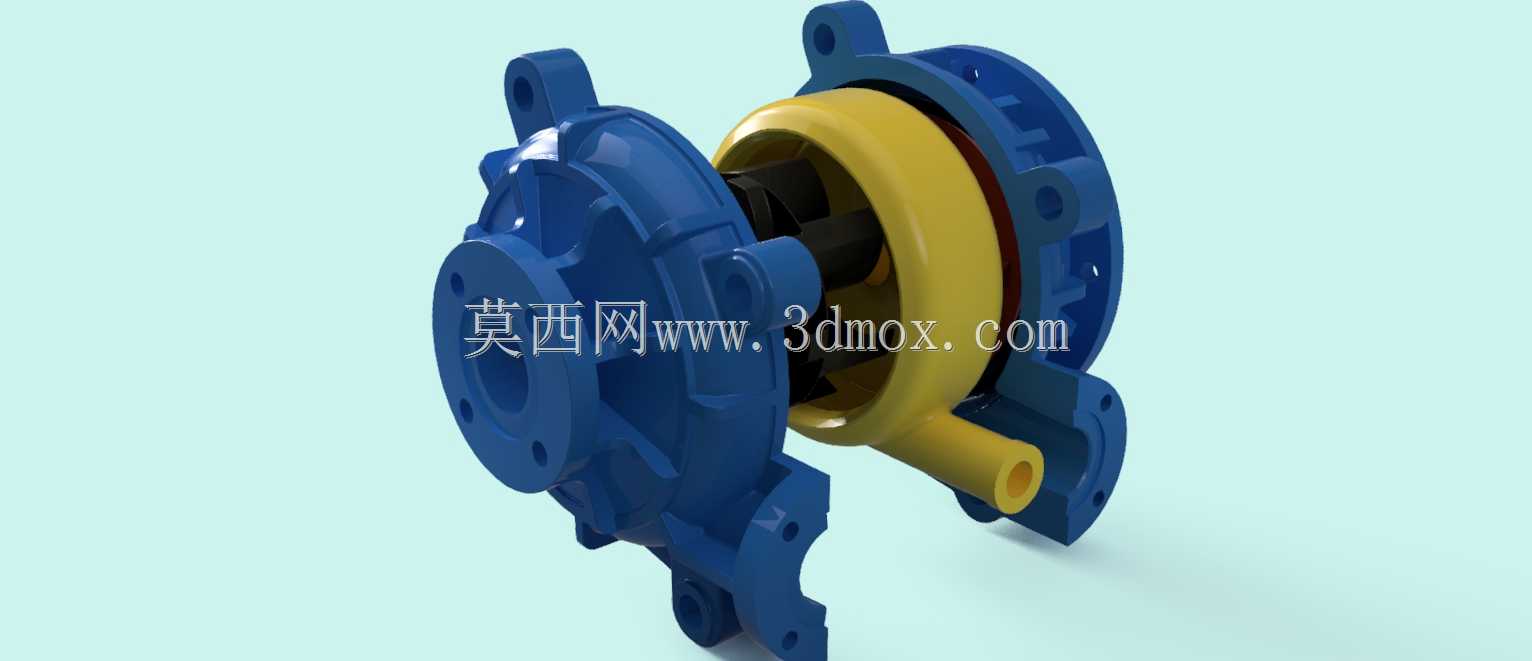

　　这套涡轮结构的流体输送部件，核心针对小流量高扬程的流体输送场景设计，常见于小型水处理回路、实验室流体循环系统、小型设备冷却管路这类对安装空间有严格限制的工况中。从结构拆分来看，整体采用侧进侧出的流道布局，蓝色壳体为承压主体，外侧带安装耳座，耳座上预留的通孔用于将泵体固定在安装基座上，安装孔的位置公差在建模时做了对称约束，保证安装时受力均匀，避免长期运行出现壳体形变偏移。中间黄色的环形部件为流道衬套，采用耐磨材质设计，直接与高速旋转的叶轮组件配合，衬套与外壳之间设置了密封槽位，用于放置O型密封圈，防止流体从壳体结合面泄漏，建模时密封槽的深度和宽度按照常规静密封标准做了参数化设置，可根据实际输送介质的压力调整密封件规格。

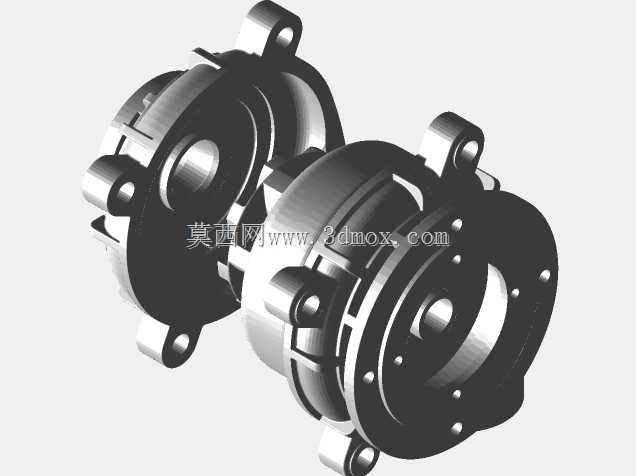

　　内部的黑色叶轮为闭式涡轮结构，叶片采用后弯式设计，这种叶片构型在运行时能有效降低流体轴向力，减少轴承端的负载，叶轮与中心轴的连接采用键槽配合，保证扭矩传递的可靠性，同时轴端预留了锁紧螺母的安装位，避免叶轮高速旋转时出现轴向窜动。侧面伸出的黄色管路为出口流道，流道与壳体内部的涡室做了顺滑过渡处理，建模时对过渡位置做了圆角优化，减少流体在转向时的阻力损失，降低运行过程中的湍流噪音。在设计思路上，这套结构优先考虑了拆装维护的便捷性，壳体采用分体式对合结构，通过周向布置的螺栓进行紧固，维护时只需拆开一侧端盖即可直接取出叶轮和衬套，无需将整个泵体从管路上拆下，大幅降低后期运维的工作量。安装边界方面，

　　整体结构的最大外轮廓尺寸适配小功率驱动电机的安装接口，泵体与电机的连接端采用标准止口定位，保证泵轴与电机轴的同轴度，减少联轴器的偏磨损耗。流道的过流断面尺寸经过参数化校核，在额定转速下能够满足小流量工况下的输送效率要求，同时壳体的壁厚按照1.6倍额定工作压力做了强度冗余设计，避免长期承压出现壳体开裂。叶轮与衬套之间的间隙控制在合理范围内，既保证转动时不会出现剐蹭，又能减少间隙泄漏带来的效率损失，建模时对间隙值做了参数化关联，可根据输送介质的粘度特性调整间隙大小，比如输送含微小颗粒的介质时可适当放大间隙，避免颗粒卡滞叶轮；输送低粘度洁净流体时可缩小间隙提升容积效率。外侧的安装耳座做了加强筋设计，筋位从壳体主体延伸至耳座根部，

　　提升安装位置的结构强度，避免安装螺栓拧紧时耳座出现断裂。整个模型的各个配合面都做了公差标注的预留，在工程图导出时可直接匹配对应的加工精度要求，比如壳体结合面的平面度、止口的同轴度、轴孔的尺寸公差都可以在现有模型基础上直接添加标注，无需重新调整结构。
