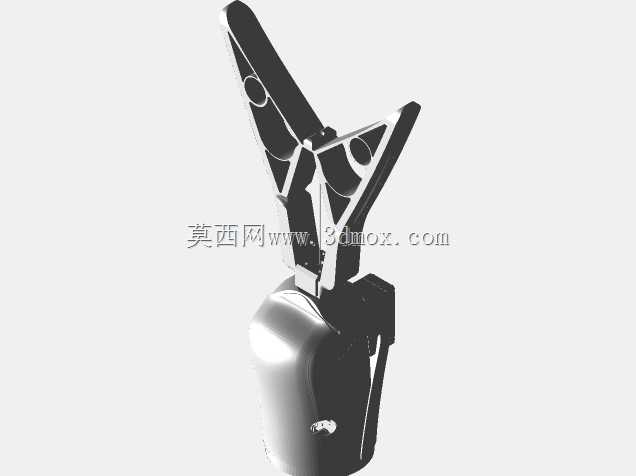

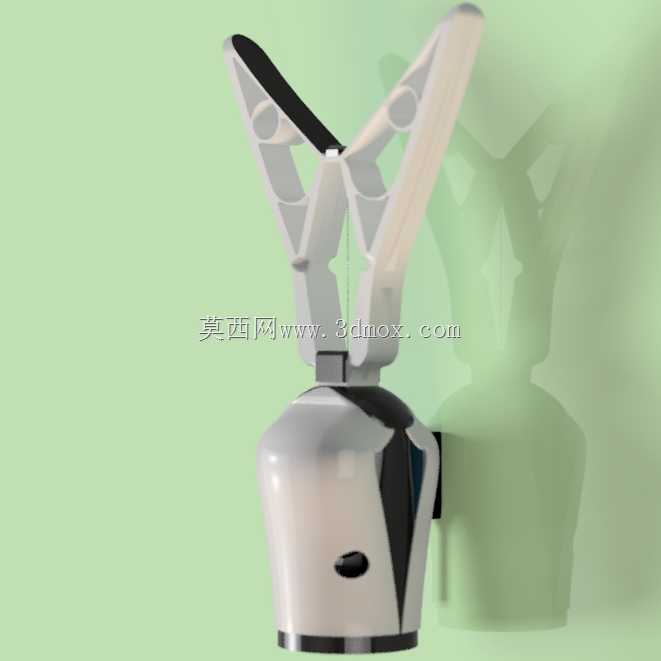

柔性自适应夹持机械爪结构设计

　　这款柔性夹持结构主要面向工业自动化生产线的末端执行场景，可适配协作机器人、小型桌面机械手的末端安装需求，在轻工分拣、3C电子装配、实验室样本转移、小型异形工件上下料等场景中都能适配使用，相比传统刚性夹爪，它对不规则外形工件的包容度更高，不需要针对每一款工件定制夹指型腔，能大幅降低多品种小批量产线的工装换型成本。从结构设计逻辑来看，整个夹爪采用对称双指联动布局，指节部分设置了多段铰接转动副，没有采用复杂的齿轮齿条或者丝杠传动结构，而是依靠指节自身的结构形变配合铰接间隙实现自适应包络，当夹爪接触工件表面时，接触力会驱动对应指节产生自适应转动，让夹指的贴合面尽可能贴合工件外轮廓，不会出现刚性夹爪常见的点接触夹伤工件、

　　或者夹持力不均导致工件脱落的问题。夹指的接触面预留了防滑嵌条的安装槽，可以根据抓取工件的材质更换不同摩擦系数的防滑垫，比如抓取光滑塑料件时可以贴硅胶垫，抓取金属机加工件时可以贴聚氨酯垫，不需要改动主体结构就能适配不同摩擦系数需求的工件。安装接口部分，夹爪基座底部设置了标准的法兰安装面，适配市面上主流小型机械手的末端安装孔位，安装边界控制在紧凑范围内，不会因为夹爪自身尺寸过大影响机械手在狭窄工位的动作空间，整体收拢状态下的横向尺寸可以适配多数小型料仓的取料间隙，张开行程可以覆盖常规小型工件的直径范围，不需要额外配置行程放大机构。从受力设计角度，整个夹爪的主体受力部位做了等强度结构优化，指节部分的镂空结构不是单纯的减重设计，

　　而是通过有限元分析调整了筋位的分布，在保证夹持刚度的前提下尽可能降低自身重量，减少对机械手末端负载的占用，让负载能力有限的小型桌面机械手也能搭载使用，不会因为夹爪自重过大导致机械手有效负载不足。铰接部位的转轴采用间隙配合设计，预留了足够的转动旷量，避免加工误差导致指节运动卡滞，同时转轴孔位做了耐磨衬套的安装预留，长期往复开合使用时可以只更换衬套而不需要更换整个指节零件，降低后期维护成本。在实际应用中，这款夹爪不需要搭配复杂的力控系统，只需要配合普通的气动或者电动直线驱动模块就能实现稳定抓取，当驱动端拉动夹爪基座内部的联动件时，两个夹指会同步收拢，接触工件后指节随工件外形自动调整角度，直到多个接触点同时贴合工件表面形成稳定的包络夹持，

　　即使是外形存在一定公差的注塑件、3D打印件，也能实现稳定抓取，不会因为工件尺寸偏差出现夹不紧或者夹过头的问题。夹爪的整体外形做了圆角过渡处理，没有尖锐的外露棱角，在人机协作场景下使用时可以降低磕碰对操作人员造成的伤害风险，符合协作机器人末端工装的安全设计要求。针对不同的使用场景，夹指部分可以快速更换，不需要拆解整个基座结构，只需要拔出指节铰接轴就能替换不同长度、不同型面的夹指，比如抓取长条形工件时可以更换更长的夹指来增大接触面积，抓取薄壁工件时可以更换带软质垫层的平口夹指，整个换型过程不需要额外工具，能快速适配产线的快速换产需求。
