可调节高度液压千斤顶提升工作台结构

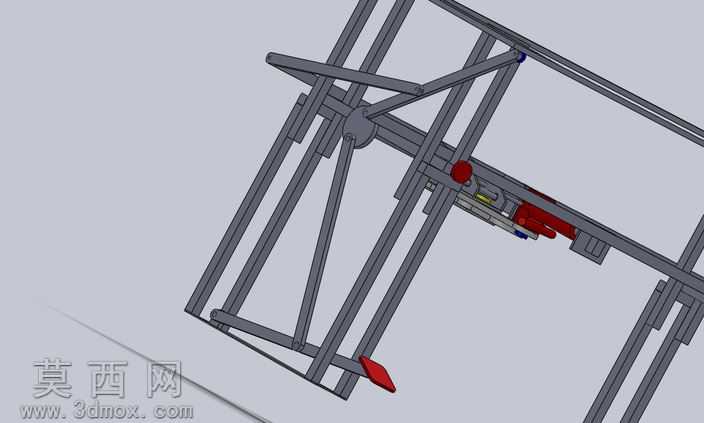

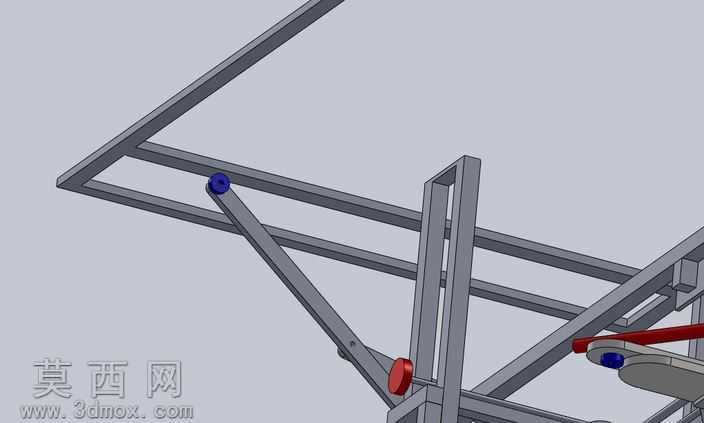

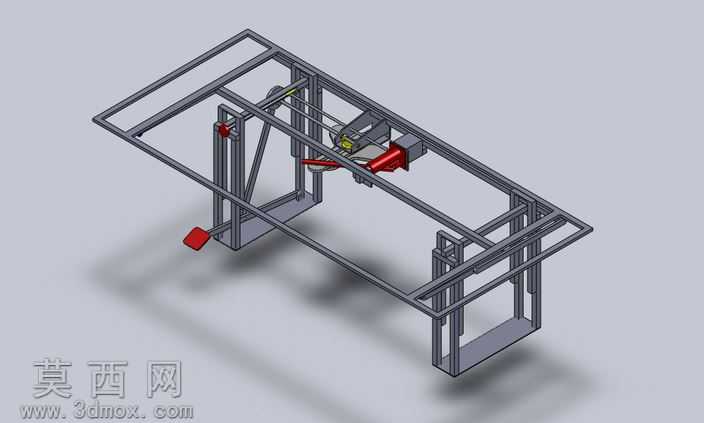

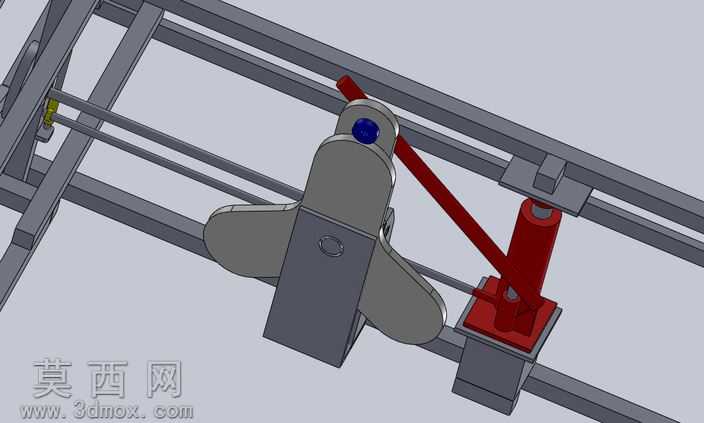

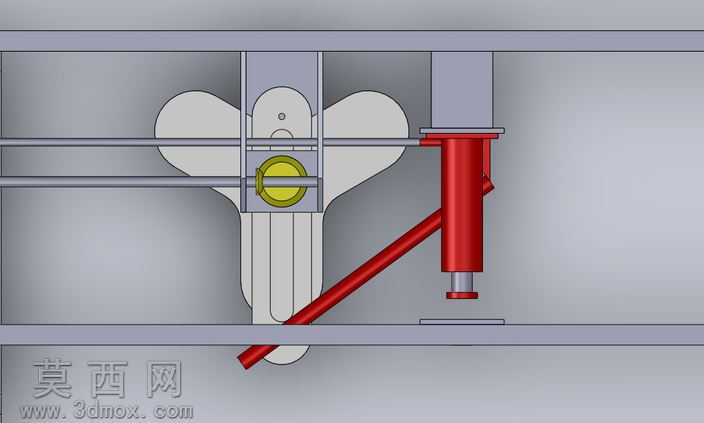

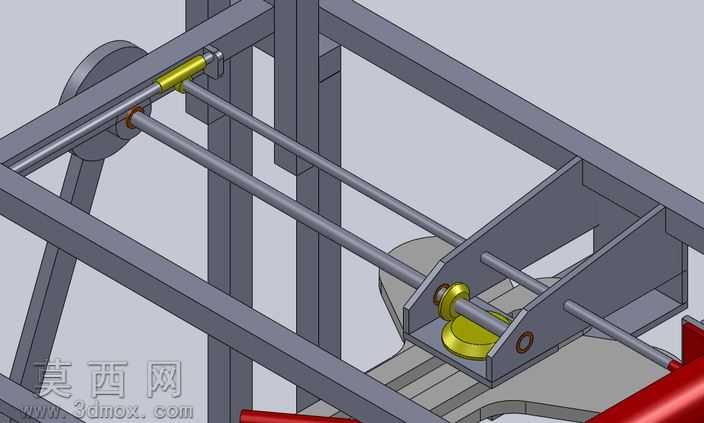

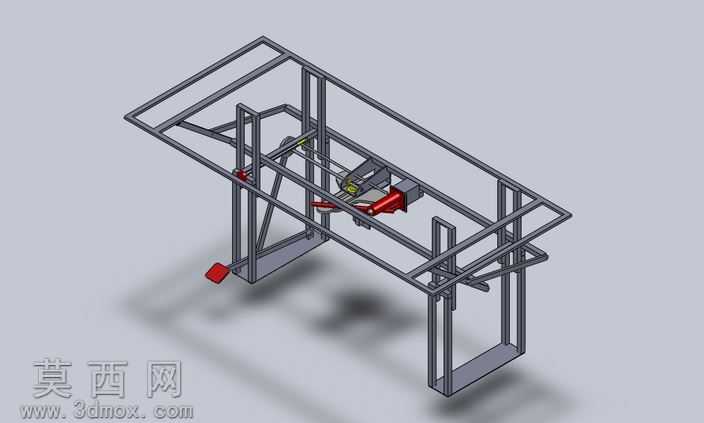

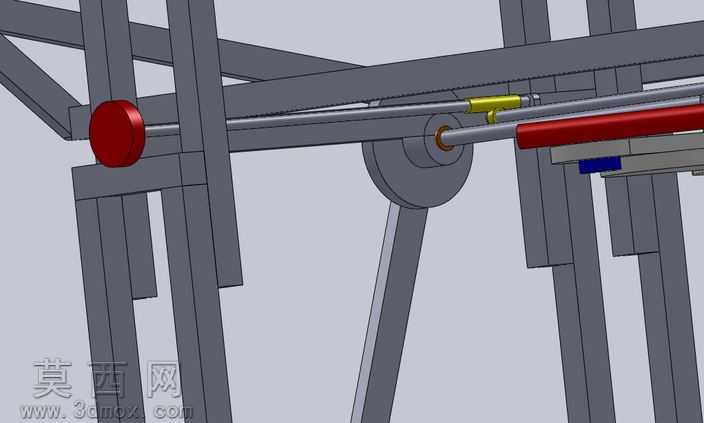

本作品为液压驱动的高度可调提升工作台三维建模成果，建模过程中严格遵循机械设计装配逻辑，对所有零部件进行参数化建模，确保各部件配合公差符合实际加工装配要求。渲染阶段采用金属材质模拟机架方管的碳钢质感，对传动销轴、活塞杆等运动部件赋予镀铬亮面金属材质，对操作踏板、旋钮等操作件区分不同材质表现，清晰区分固定结构件与运动执行件，让整体结构层次分明，各部件连接关系一目了然。从结构设计来看，整体采用方管焊接框架作为主承载结构，框架底部设置支撑腿保证放置稳定性，核心顶升单元采用液压驱动原理，通过脚踏操作杆连接液压动力单元，动力输出端连接锥齿轮传动副，将动力传递至HDPE三叶草凸轮驱动线性滑动组件，实现顶升动作的平稳输出；顶升托架与主框架之间设置导向轴，保证升降过程无偏摆，侧方设置的红色旋钮为泄压阀，可控制顶升状态的释放与锁止，旋钮连接到轴驱动棘轮，促动小轴连接到杰克压力释放，实现泄压操作的顺畅可控。设计思路上，该提升结构将安全工作负载设置为额定需求的两倍，预留充足的安全冗余，运动过程可实现无级调节，桌面下的框架与举升结构采用高承载蓝色导向轴作为导向支撑，腿锁与主框架直接连接，降低低负荷状态下的扭矩释放或液压锁止压力，无需额外加装辅助锁紧组件即可保证承重状态下的结构稳定性。框架的受力角度、导向轴的通槽位置均经过受力校核，在当前3D模型中展示的最大行程状态下，该系统还可根据实际使用需求进行扩展或逆装适配不同安装场景，装配螺栓采用标准件库内的8.8级常用规格，降低后续加工采购成本，整体结构兼顾轻量化与高承载特性，可适配多种需要高度调节的承重作业场景，用户可直接查看内部的镶板结构，清晰了解各部件的装配逻辑与运动路径，为后续的实物加工、方案改进提供完整的三维参考依据。
