模块化概念摩托车脚蹬结构设计

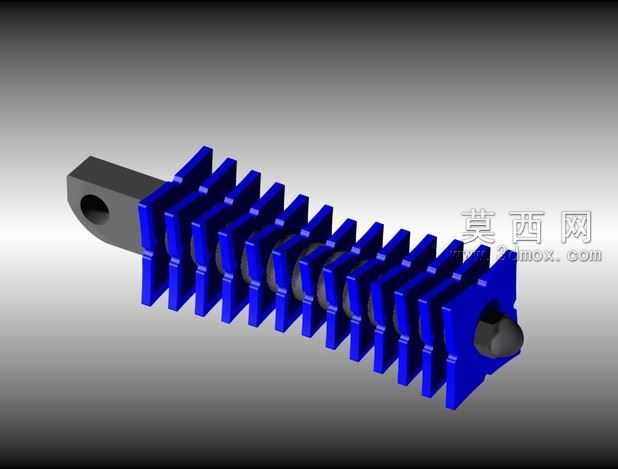

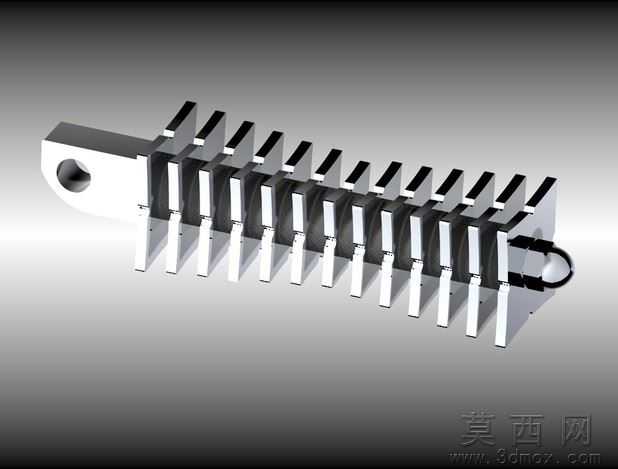

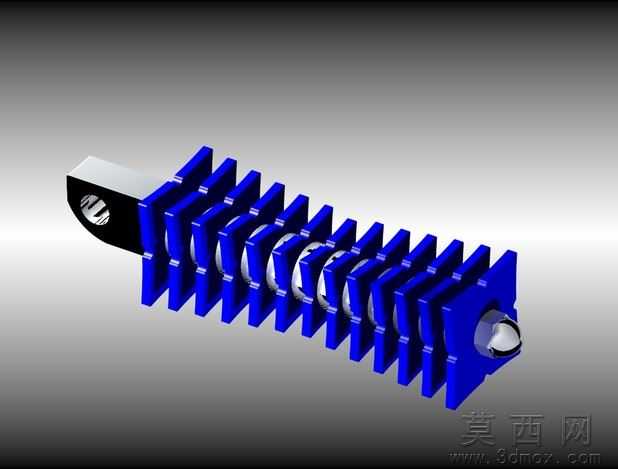

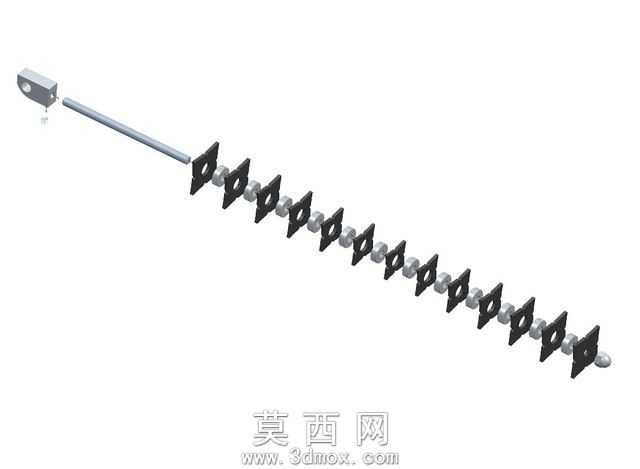

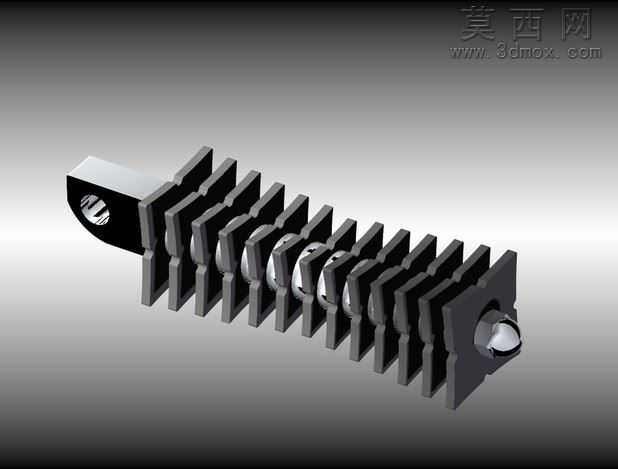

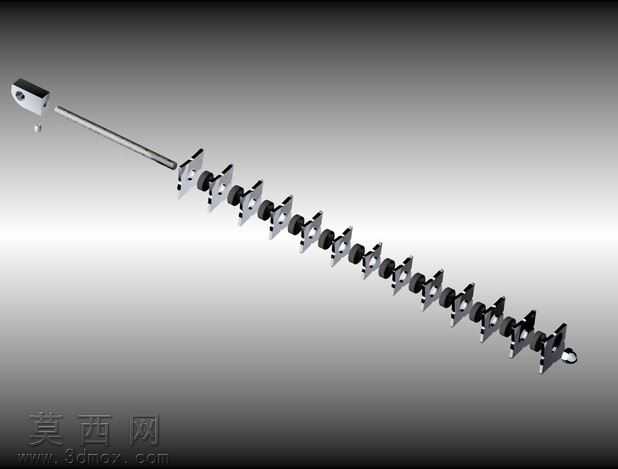

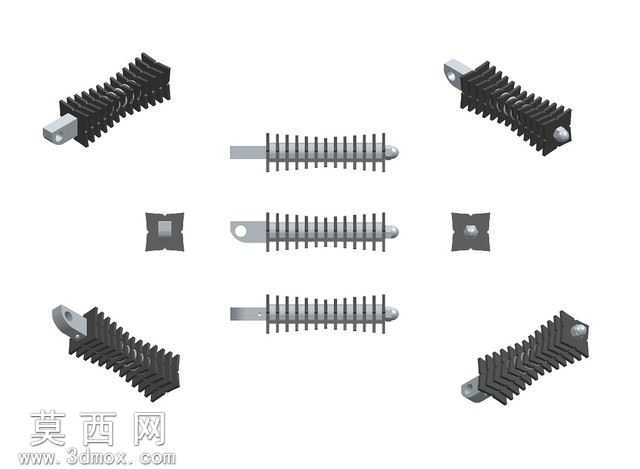

该作品为概念款摩托车脚蹬的三维设计方案，建模阶段采用参数化设计逻辑搭建整体结构，先完成主体安装基座的实体建模，基座一端预留标准安装孔位，用于和摩托车脚踏支架完成紧固连接，保证安装后的结构稳定性。主体部分采用模块化梳齿排布结构，每一组齿片单元都做了等比例参数约束，可根据不同车型的脚踏宽度需求、用户的脚型适配需求，灵活调整齿片的组合数量，无需重新开模即可适配多种使用场景。渲染阶段采用金属哑光材质搭配高反光金属切边材质，通过光影对比突出零件的精密加工质感，背景采用渐变灰色调突出主体结构，清晰展现每一组齿片的排布间隙与结构细节。材质设计上预设主体采用高强度铝合金材质，兼顾轻量化与结构强度，表面可做阳极氧化处理提升耐磨性能，连接紧固件采用标准不锈钢自锁螺母与滚花帽螺丝，保证长期使用下的连接可靠性，避免骑行过程中出现松动风险。设计思路上核心围绕降低制造与切割加工复杂度展开，整体结构选用1/2英寸厚度的标准板材作为加工基材，所有线杆、齿片的主体轮廓都可通过激光切割或水射流切割一次成型，仅需在安装孔位、螺纹连接位置做少量辅助机加工即可完成零件制作，无需复杂的铸造成型工序，大幅降低小批量定制的生产成本。不同高度、宽度的齿片单元切割仅需调整切割路径参数，材料利用率可达82%以上，所有组件均采用标准化接口设计，用户可根据自身使用需求选购不同数量的齿片单元自行组合装配，既可以组装成适配越野骑行的宽面防滑脚蹬，也可以组装成适配街车的窄款轻量化脚蹬，实现了单一基材适配多种使用需求的设计目标，同时模块化的结构也方便后续零件损坏后的单独更换，降低后期维护成本。
