带螺旋缓冲结构的夹持式电缆固定支架

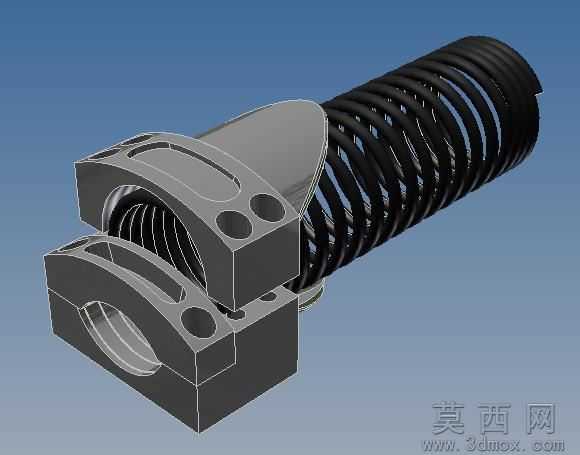

本电缆支架采用三维参数化建模完成整体结构设计，建模过程中优先保证各部件装配精度，通过全约束装配实现夹座、螺旋缓冲件、锁紧结构的精准对位，避免出现干涉错位问题。渲染阶段采用哑光金属材质模拟支架主体的铸钢质感，表面添加细微的磨砂纹理与均匀的金属反光效果，还原工业五金件的真实触感；螺旋缓冲部件采用高弹性耐磨工程塑料材质，渲染时调整材质粗糙度与漫反射参数，呈现出带细微颗粒感的哑光黑色塑料质感，与金属夹座形成清晰的材质区分。结构设计上采用上下对合的夹块作为线缆夹持主体，夹块内侧开设适配线缆外径的弧形卡槽，夹块端面预留对称的安装沉孔，可通过螺栓实现夹块的锁紧固定，保证线缆夹持后不会出现松脱滑移；夹块与安装基座之间集成螺旋式缓冲结构，该结构采用等距螺旋圈设计，可在设备运行产生振动时通过螺旋结构的弹性形变吸收冲击能量，避免刚性夹持对电缆外皮造成磨损，同时抵消线缆受外力拉扯时的瞬时拉力，提升线缆固定的可靠性。设计思路围绕工业场景线缆固定的实际需求展开，摒弃传统刚性支架的硬连接方案，将夹持固定与缓冲防护功能集成于一体，既保证电缆排布的规整性，又能适配振动工况下的使用需求；建模过程中对所有棱角做倒圆角处理，去除尖锐毛边结构，避免安装维护过程中划伤操作人员或电缆外皮，夹块的卡槽尺寸经过参数化校验，可适配对应线径的电力电缆、控制电缆的固定需求，螺旋缓冲结构的圈数、螺距经过力学仿真优化，在保证缓冲行程的同时具备足够的结构强度，长期使用不会出现塑性形变，整体结构紧凑，安装便捷，可广泛应用于机电设备内部布线、工业生产线线缆排布等场景。
