长条式可调门窗连接铰链结构设计

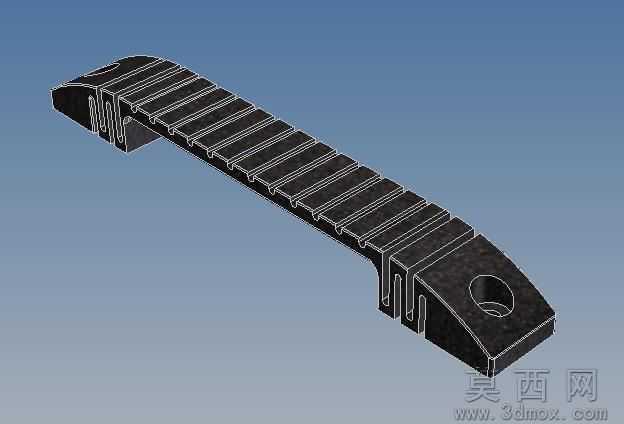

本作品为长条式可调门窗铰链的三维参数化模型，建模阶段依托Autodesk Inventor软件完成全流程构建，首先通过草图绘制勾勒出铰链的整体轮廓，精准定位两端安装孔的中心位置与孔径尺寸，对中间段的长条调节区域进行分段式草图约束，确保每一段卡槽的间距、槽深、槽宽尺寸统一，符合实际五金件的加工公差要求。建模过程中采用实体拉伸命令生成主体基础结构，对边缘位置添加统一的圆角特征，避免锐边应力集中的同时还原真实五金件的倒角工艺，针对铰链两端的安装位，通过切除拉伸命令生成沉头安装孔，保证紧固件安装后表面平整无凸起。中间段的调节齿槽结构采用阵列特征完成批量生成，逐一校验每一个齿槽的拔模角度，确保铰接调节过程中齿面啮合顺畅无卡滞，对铰链的弯折过渡区域做曲面加厚处理，提升该受力集中位置的结构强度，避免长期开合使用出现断裂变形问题。材质配置阶段为模型赋予黑色哑光金属材质，模拟喷塑处理的五金件表面质感，调整材质的粗糙度、反光度参数，还原真实喷塑件的漫反射效果，对安装孔内壁、齿槽啮合面单独设置金属原色材质，区分加工面与表面处理面的视觉差异。渲染阶段采用渐变蓝色背景突出模型主体，添加柔和的环境光与定向补光，清晰展现铰链表面的纹理细节与结构轮廓，通过线框叠加显示的方式呈现模型的边线轮廓，让结构的层级关系更加直观。设计思路上，该铰链采用长条多齿槽的调节结构，相比普通短款铰链拥有更大的位置调节余量，能够适配门窗安装过程中的尺寸偏差，两端的弯折安装位可以贴合不同型材的安装面，整体结构一体化成型，减少了额外的拼接零件，降低装配复杂度与后期松动的风险，模型的所有尺寸均参考民用门窗五金的通用行业标准设定，可直接用于产品结构验证、安装模拟以及加工生产的参考依据，完整还原了该类可调铰链的结构特点与功能特性。
