便携式逆变电焊机钣金外壳结构设计

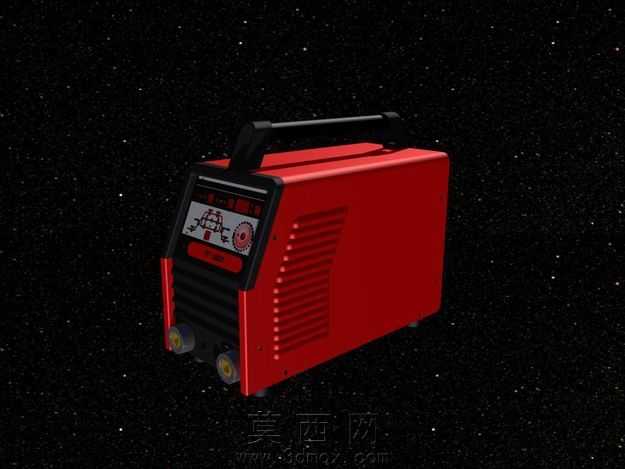

本作品为便携式逆变电焊机的钣金外壳三维设计模型，整体采用主流手提式工业焊机的外观构型，建模过程严格遵循钣金加工工艺规范完成。建模阶段先依据焊机内部元器件的排布尺寸确定外壳整体长宽高比例，预留出逆变模块、散热风道、接线端子、调节面板的安装空间，所有钣金折弯处均按照实际板材厚度设置合理的折弯内R角与止裂槽，避免实际加工时出现板材开裂、折弯回弹超差的问题。外壳主体采用分体式拼接结构，分为主壳体、前面板、后面板、顶部提手安装座几个独立钣金件，各部件之间通过预设的螺丝孔位、卡扣定位结构实现装配，既方便生产时的板材下料、折弯成型，也便于后期焊机的内部检修与元器件更换。材质设置上，主壳体选用哑光红磨砂喷塑冷轧钢板材质，还原工业焊机常用的耐磨防腐蚀表面处理效果，前面板操作区域采用黑色磨砂塑料与金属面板结合的材质，调节旋钮、接线端子设置金属黄铜材质，顶部提手采用黑色防滑橡胶包裹金属骨架的材质，散热格栅区域做了细微的凹凸纹理处理，增强模型的真实质感。渲染阶段采用深色星空背景突出焊机主体，打光采用侧方主光源搭配顶部补光，清晰呈现钣金外壳的棱角转折、表面磨砂质感与部件拼接缝隙，还原真实工业产品的视觉效果。设计过程中重点考量了便携焊机的使用场景，顶部提手做了符合人体工学的弧度设计，方便操作人员手提转运，壳体侧面的散热格栅采用斜向长条开孔结构，既保证内部逆变模块工作时的通风散热效率，也能避免大颗粒杂物从侧面进入壳体内部，前面板的调节区域做了内凹设计，保护调节旋钮、显示屏在搬运过程中不会被磕碰损坏，底部预留了防滑脚垫的安装位置，保证焊机放置在工作台面时的稳定性，整体结构完全匹配实际钣金加工的工艺要求，可直接用于焊机外壳的生产参考、装配校验与外观展示。
