DW50管路系统双壁测试点结构件

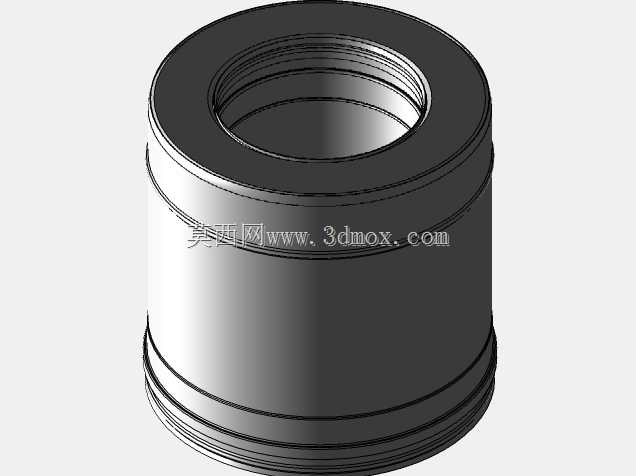

　　在民用建筑给排水、市政管网布设以及工业流体输送管路系统的现场施工与后期运维环节，管路压力测试、介质采样、点位参数校验是保障系统稳定运行的核心工序，这类工序往往需要在不破坏管路整体密封结构、不中断主管路介质输送的前提下完成，专用的管路测试点构件就是为适配这类需求设计的嵌入式功能部件。本次涉及的DW50规格测试点，是针对公称通径50mm的双壁管路系统开发的配套功能件，适配维尔普拉系列双壁管路的安装标准，可直接集成在管路的预设接驳位置，为后期运维检测提供标准化的接驳接口。从结构设计逻辑来看，该测试点采用整体筒式成型结构，主体为中空贯通式设计，内壁加工有连续的标准管螺纹，可与测试用压力表、采样接头、封堵堵头实现快速螺纹连接，

　　螺纹加工精度满足管路密封的公差要求，无需额外加装密封衬垫即可实现1.6MPa工作压力下的无泄漏连接。构件外壁设置有多道环形定位凸台，凸台的外径尺寸与双壁管路的内层、外层管壁的安装间隙精准匹配，安装时可直接卡入双壁管的层间预留位置，凸台侧面的粗糙度控制在Ra3.2以内，与管路粘接或热熔连接时可保证结合面的贴合度，避免出现介质渗漏或者构件松脱的问题。构件上下两端的外壁都加工有细牙环形凹槽，凹槽的深度与宽度适配双壁管路端部的密封胶圈尺寸，安装时胶圈嵌入凹槽后可形成两道独立的密封防线，分别对应内层管路的介质密封与外层管路的防护密封，即使内层密封出现微量渗漏，外层密封结构也可将渗漏介质限制在双壁管的夹层空间内，避免介质外泄污染周边环境。

　　从安装边界尺寸来看，该测试点的整体外径与DW50双壁管路的外层管外径保持一致，安装后不会突出管路外壁，不会影响管路的外包覆保温层施工，也不会在管路布设时与周边的管线、支架产生结构干涉；构件的轴向长度经过优化，既保证了内壁螺纹的有效啮合长度满足测试接头的连接强度要求，又不会过多占用管路内部的通流空间，不会对管路内的介质流动产生额外的阻力影响，不会造成管路局部压损过大的问题。在实际应用场景中，该测试点可在管路系统安装阶段直接预置在管路的关键节点位置，比如管路的进水端、出水端、管路转角位置、长距离直管段的间隔点位，系统打压测试时可直接在该点位接驳压力检测设备，无需在现场临时开孔焊接测试接头，大幅降低现场施工的工作量，

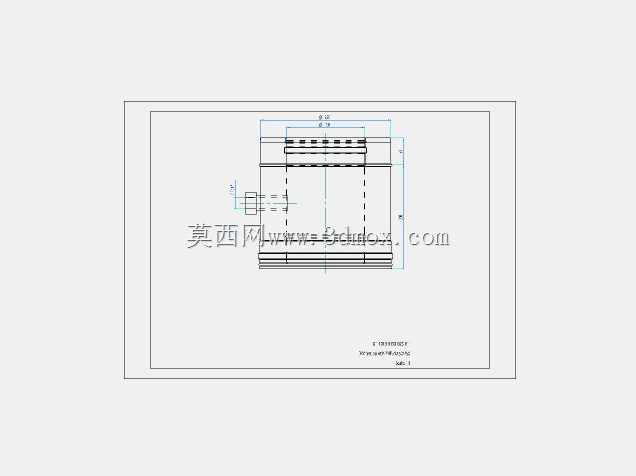

　　也避免了现场开孔带来的管路密封隐患。系统投入运行后，运维人员可定期通过该测试点采集管路内的介质样本，检测介质的成分、温度、压力参数，判断管路内部是否存在结垢、堵塞、腐蚀等问题，也可在管路出现故障时通过不同点位的测试参数对比，快速定位故障段的位置，缩短故障排查的时间。针对双壁管路的特殊结构，该测试点的结构设计还兼顾了夹层空间的检测需求，构件中部预留有夹层连通通道，可接驳检测设备判断双壁管的夹层是否存在介质渗漏，及时发现内层管壁的破损问题，避免渗漏介质长期积存在夹层内腐蚀管壁，延长管路系统的整体使用寿命。建模过程中对构件的所有配合尺寸都按照行业标准公差做了参数化设置，螺纹参数、凸台尺寸、凹槽规格都可根据实际适配的管路标准做快速调整，可直接导出用于生产加工的工程图纸，也可用于管路系统的整体装配模拟，验证测试点与周边管路、支架、保温层的安装兼容性，提前规避现场安装时可能出现的尺寸干涉问题。
