DW25规格管道连接用底盖结构件

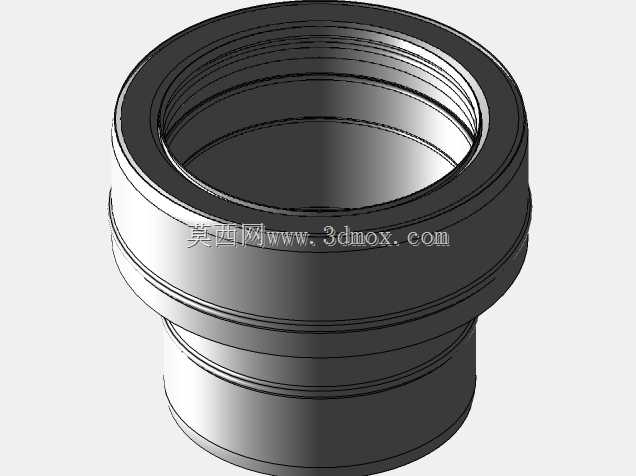

　　在民用给排水、化工流体输送、暖通管路布设等场景中，管路末端的封堵与衔接构件是保障管线运行稳定性的核心部件，这款适配DN25通径管路的底盖，主要用于管线末端的端口封闭，同时可兼顾检修口的临时封堵、支路管线的预留端密封等工况，避免管路内部流体泄漏、外界杂质进入管线造成流道堵塞。从结构设计来看，该构件整体采用阶梯轴式回转结构，上部大直径段设置多圈内螺纹，用于和对应规格的外螺纹管道端头实现旋合连接，螺纹段的长度经过匹配计算，既保证足够的螺纹啮合扣数满足连接强度要求，又不会因旋合长度过长造成安装费力、螺纹咬合过度损伤的问题。中部设置的多圈环形凸台，一方面是作为螺纹旋合到位的限位结构，安装时凸台端面与管道端口的密封圈贴合，形成端面密封，

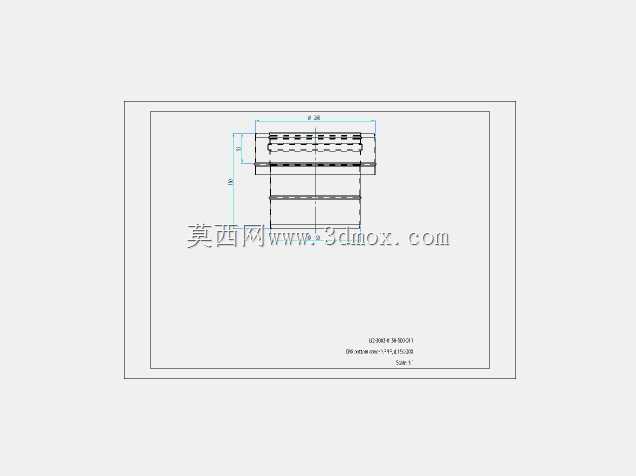

　　另一方面凸台结构也可增强构件整体的结构刚度，避免在管路压力波动、外部受力时出现构件变形导致密封失效的问题。下部小直径段的外径尺寸与对应规格的管道内径适配，部分工况下可插入管道内部形成辅助定位，同时下部外壁的环形凹槽可用于加装O型密封圈，实现径向的辅助密封，双重密封结构可适配0.6-1.6MPa的常规管路压力工况，满足多数低压流体输送场景的密封要求。在建模过程中，回转主体结构优先采用旋转特征生成，保证各段同轴度公差控制在0.05mm以内，避免安装时出现螺纹偏心、密封面错位的问题；内螺纹特征采用标准机械牙型建模，牙距、牙高参数匹配通用管螺纹标准，可直接对接市面上同规格的标准管道配件，无需额外加工适配。安装边界方面，

　　该构件的最大外径控制在42mm以内，安装时所需的外部操作空间仅需预留50mm的径向空间即可满足扳手拧紧的操作需求，轴向安装总长度为38mm，在狭小的管线布设空间内也可完成安装作业，不会出现与周边管线、支架干涉的问题。从实际使用的角度出发，该构件的壁厚经过强度校核，在1.5倍额定压力下不会出现开裂、变形问题，同时外壁的环形凸台也可作为受力点，安装时可使用管钳卡在凸台位置施加拧紧力矩，避免直接夹持螺纹段造成螺纹损伤。针对不同的输送介质，该结构可适配铸铁、不锈钢、工程塑料等多种材质加工，建模时预留了材质调整的参数接口，设计人员可根据实际工况的介质腐蚀性、压力等级调整壁厚参数与密封槽尺寸，无需重新搭建主体结构。在管路系统的日常维护中，

　　该底盖拆卸便捷，只需松开螺纹连接即可打开管路末端，可作为管线冲洗、压力检测的临时接口，无需在管线上额外开孔安装检测接头，降低管线整体的泄漏点数量。建模时对所有锐边均做了R0.5的圆角处理，一方面避免加工时出现应力集中导致的构件开裂，另一方面也可防止安装过程中锐边划伤操作人员，符合机械构件的安全设计要求。密封面的平面度公差控制在0.02mm以内，保证与密封圈贴合时无间隙，避免出现渗漏问题，螺纹段的起始位置做了引导倒角，安装时可快速对准螺纹，提升安装效率，减少螺纹错牙导致的配件报废情况。
