DW25双壁维尔普拉烟囱顶盖结构设计

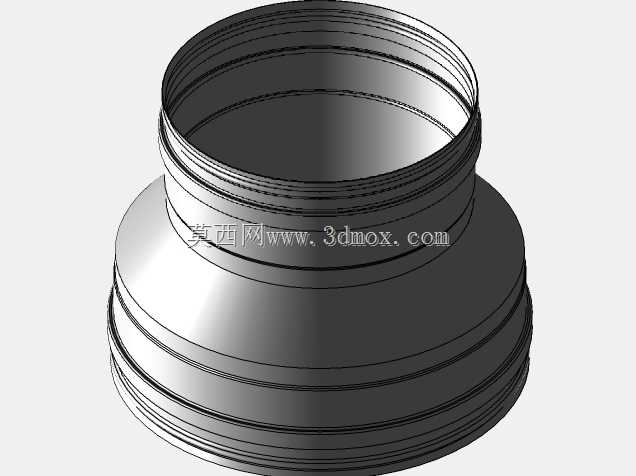

　　在民用住宅排烟、商用厨房通风、小型工业废气排放的管路系统末端，顶盖是直接决定管路运行稳定性的核心配件，这款适配DW25规格的双壁维尔普拉烟囱顶盖，从实际工况的痛点出发完成结构设计，完全匹配对应规格的双层排烟管路安装需求。从实际安装场景来看，这类顶盖主要安装在垂直排烟管路的最顶端，直接暴露在室外露天环境中，需要同时兼顾防雨防异物侵入、保障排烟顺畅、适配双层管路的隔热密封要求，很多常规单层顶盖在使用中容易出现雨水顺着管壁倒灌进管路、落叶或鸟类钻入造成管路堵塞、双层管内外层连接错位导致隔热层失效的问题，这款顶盖的结构设计就是针对这些现场常见问题做了针对性优化。从结构细节来看，整体采用变径回转体结构，下部为大直径的双层承插接口，

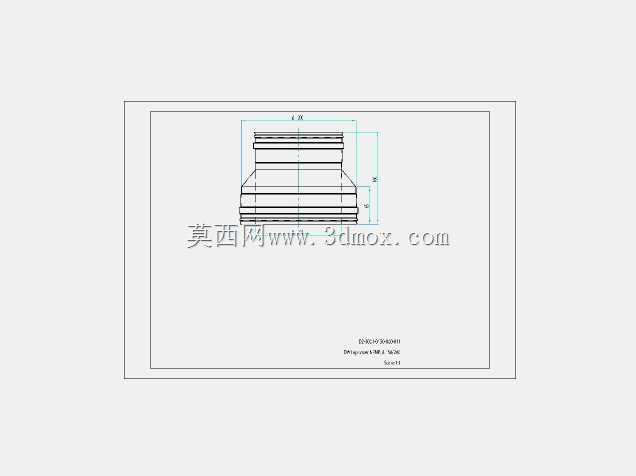

　　接口处设置多圈环形凸筋，安装时可以直接套入对应规格的双层烟囱管端部，凸筋结构既可以增加插接后的摩擦力，避免大风天气下顶盖被吹落移位，也能形成多道密封阻隔，减少雨水从接缝处渗入的概率；上部为收窄的敞口结构，敞口边缘做了卷边钝化处理，既可以避免安装时划伤施工人员，也能在气流排出时形成平滑的导流效果，减少排烟时的风阻和气流啸叫。设计过程中首先明确了双层烟囱的安装边界，DW25规格对应的双层管内外层有固定的间距尺寸，顶盖的双层承插段严格匹配内外管的直径差，安装时内层承插口对接内管、外层承插口对接外管，不需要额外加装转接件就能完成定位，承插段的轴向长度经过反复校核，既保证足够的插接深度满足抗风载要求，也不会因为插入过深挤占管路的有效排烟通径。

　　考虑到室外使用的耐候需求，整体结构没有多余的突出棱角，所有过渡位置都采用圆弧过渡，减少积灰积水的死角，日常维护时只需要从外部擦拭就能清理表面附着的灰尘和杂物；顶盖的敞口直径经过计算，在保证遮挡雨水不会直接落入管口的前提下，尽可能扩大通流面积，避免排烟阻力过大导致管路内排烟不畅、出现倒烟的问题。在实际选型匹配时，只需要确认对接的双层烟囱为DW25规格，就可以直接选用这款顶盖，不需要额外做尺寸改制，承插式的连接方式也降低了现场安装的难度，不需要专业焊接工具，只需要在插接完成后在接口处加装对应的固定卡箍就能完成安装，大幅缩短高空作业的施工时间。从结构强度来看，整体回转体的壁厚均匀，在承受常规积雪载荷、大风载荷时不会出现变形凹陷，下部的多圈环形结构同时起到加强筋的作用，不需要额外增加加强结构就能满足室外使用的强度要求，双壁的结构设计也和配套的双层烟囱形成完整的隔热通路，避免外层管壁温度过高带来的安全隐患。
